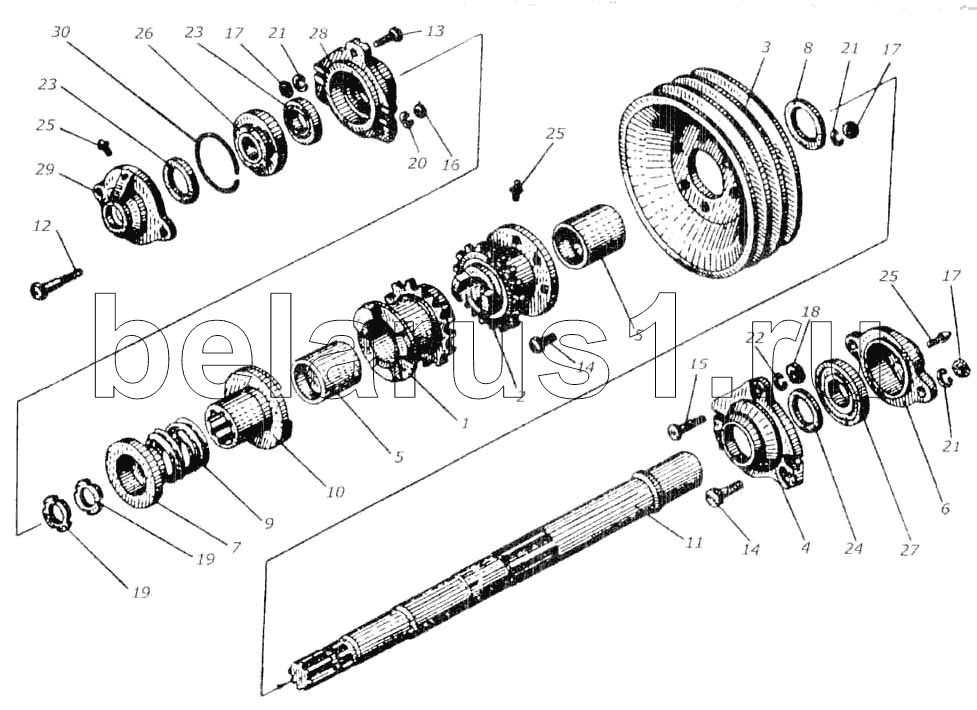

Каталог запасных частей к технике: Гомсельмаш КСК-100А. Контрпривод

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

14

15

16

17

17

17

18

19

19

20

21

21

21

22

23

23

24

25

25

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
КИС 0607010Б	КИС 0607010Б		Звездочка
КИЛ 0607000	КИЛ 0607000		Контрпривод
КИС 0607020Б	КИС 0607020Б		Муфта
1	КИС 0607030Б		Муфта
2	КИС 0607040Б		Звездочка
3	КИЛ 0607101		Шкив d=224
4	КИС 0216201А		Корпус подшипника
5	КИС 0607103Б		Втулка
6	КИС 0607105		Крышка
7	КИС 0607201Б		Втулка скользящая
8	КИС 0607401Б		Шайба
9	КИС 0607601В		Пружина
10	КИС 0607602В		Втулка кулачковая
11	КИС 0607603Б		Вал контрпривода
12	М8х40.56.019		Болт ГОСТ 7796-70
13	М10.35.56.019		Болт ГОСТ 7796-70
14	М10х45.56.019		Болт ГОСТ 7796-70
15	М12х40.56.019		Болт ГОСТ 7796-70
16	М8.6.019		Гайка ГОСТ 5915-70
17	М10.6.019		Гайка ГОСТ 11860-73
18	М12.6.019		Гайка ГОСТ 5915-70
19	ВМ45х1,5.7Н		Гайка ГОСТ 11871-80
20	8.65Г.019		Шайба ГОСТ 6402-70
21	10.65Г.019		Шайба ГОСТ 6402-70
22	12.65Г.019		Шайба ГОСТ 6402-70
23	2.2-40х60-1		Манжета ГОСТ 8752-79
24	2.2-45х60-1		Манжета ГОСТ 8752-79
25	1.2Ц6 хр		Масленка ГОСТ 19853-74
26	11208	Заказать	Подшипник ГОСТ 8545-75
27	11209	Заказать	Подшипник ГОСТ 8545-75
28	Н.026.688		Корпус подшипника
29	Н.026.165		Крышка подшипника
30	Н.026.506		Кольцо распорное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
