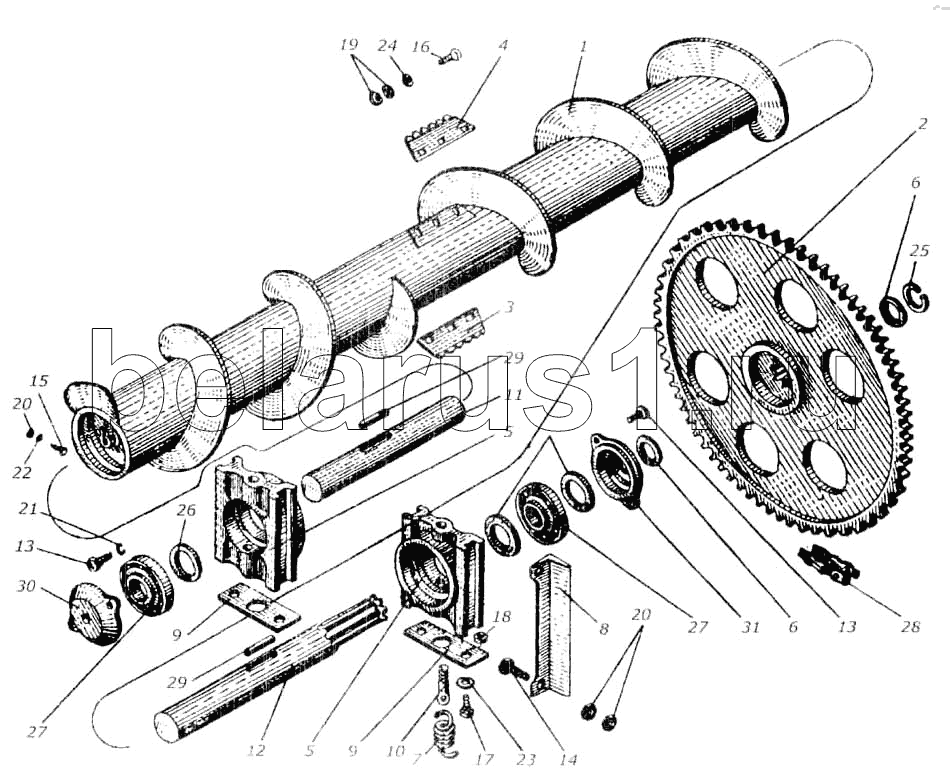

Каталог запасных частей к технике: Гомсельмаш КСК-100А. Установка шнека

1

2

3

4

5

5

6

6

7

8

9

9

10

11

12

13

13

14

15

16

17

18

19

20

20

21

22

23

24

25

26

27

27

28

29

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
КИС 0606000Б	КИС 0606000Б		Шнек
1	КИС 0606010Б		Шнек
2	КИС 0628000Б		Звездочка
3	КИС 0202419Б		Лопатка
4	КИС 0202419Б-01		Лопатка
5	КИС 0600104		Корпус
6	КИС 0600419		Шайба
7	КИС 0606604А		Пружина
8	КИС 0600701Б		Полка
9	КИС 0900001А		Прокладка
10	КИС 0900602Б		Тяга
11	КИС 0902602А		Ось левая
12	КИС 0902603А		Ось правая
13	М8х25.56.019		Болт ГОСТ 7796-70
14	М12х40.56.019		Болт ГОСТ 7796-70
15	М12х70.56.019		Болт ГОСТ 7796-70
16	М10х30.56.019		Болт ГОСТ 7796-70
17	1М6-8gх18.58.019		Винт ГОСТ 17473-80
18	М6.6.019		Гайка ГОСТ 5915-70
19	М10.6.019		Гайка ГОСТ 11860-73
20	М12.6.019		Гайка ГОСТ 5915-70
21	8.65Г.019		Шайба ГОСТ 6402-70
22	12.65Г.019		Шайба ГОСТ 6402-70
23	6.01.019		Шайба ГОСТ 6958-78
24	10.01.019		Шайба ГОСТ 11371-78
25	1В 38		Кольцо ГОСТ 13940-68
26	2-2-40х60-1		Манжета ГОСТ 8752-79
27	11208	Заказать	Подшипник ГОСТ 8545-75
28	ПРЛ-25, 4-5000, L=1905 мм. 75 зв		Цепь ГОСТ 13568-75
29	3-12х8х45		Шпонка ГОСТ 23360-78
30	Н.026.165		Крышка подшипника
31	Н.026228		Крышка подшипника

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
