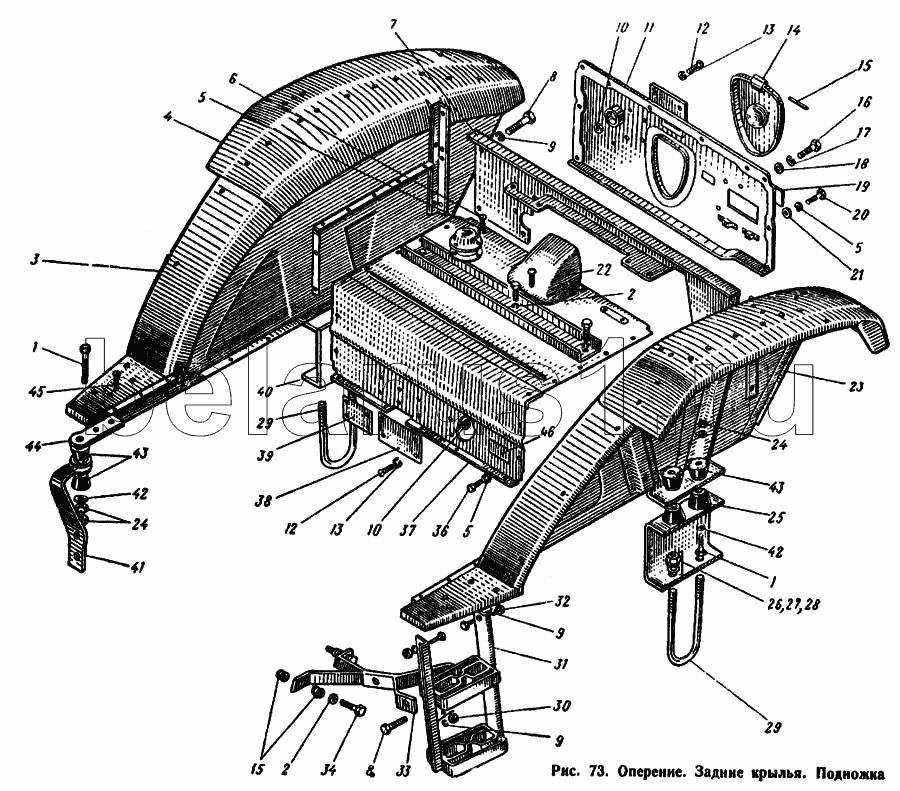

Каталог запасных частей к технике: ЮМЗ-6Л. Оперение. Задние крылья. Подножка
1
1
2
2
2
3
3
4
5
5
5
5
5
5
6
6
6
7
8
8
8
8
8
9
9
9
9
9
10
10
10
11
12
12
12
12
13
13
13
14
15
15
16
16
17
17
18
18
19
19
20
20
20
21
21
21
21
22
23
24
24
24
25
25
26
26
27
27
27
27
28
28
29
29
29
30
31
32
32
33
34
34
36
37
38
38
39
39
40
40
41
41
41
41
41
41
41
41
42
42
42
43
43
43
44
44
45
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 45-8404000 СБ | 45-8404000 СБ | Крылья задние | |
| 45-8405010 СБ | 45-8405010 СБ | Подножка | |
| 45-8405010 СБ | 45-8405010 СБ | Подножка | |
| 45-8405010 СБ | 45-8405010 СБ | Подножка | |
| 45А-8400000-Б СБ | 45А-8400000-Б СБ | Оперение | |
| 45-8400000-Б СБ | 45-8400000-Б СБ | Оперение | |
| 45-8400150 СБ | 45-8400150 СБ | Лист задний | |
| 45-8400100-В СБ | 45-8400100-В СБ | Лист задний | |
| 45-8400100-Б СБ | 45-8400100-Б СБ | Лист задний | |
| 45-8400100-Б СБ | 45-8400100-Б СБ | Лист задний | |
| 45-8404000 СБ | 45-8404000 СБ | Крылья задние | |
| 45-8404120-Б | 45-8404120-Б | Лист бака защитный | |
| 45-8404160 | 45-8404160 | Лист бака защитный | |
| 45-8404160 СБ | 45-8404160 СБ | Лист бака защитный | |
| 45-8400100-А СБ | 45-8400100-А СБ | Лист задний | |
| 45-8400100-А СБ | 45-8400100-А СБ | Лист задний | |
| 1 | Болт М14Х100 | Болт М14Х100 | |
| 1 | Болт М14Х100 | Болт М14Х100 | |
| 2 | Шайба 10 | Шайба 10 | |
| 2 | Шайба 10 | Шайба 10 | |
| 3 | 45-8404020-А | Крыло правое | |
| 3 | 45-8404020-А | Крыло правое | |
| 4 | 45-8404128 | Крышка | |
| 5 | Шайба 6 | Шайба 6 | |
| 5 | Шайба 6 | Шайба 6 | |
| 5 | Шайба 6 | Шайба 6 | |
| 5 | Шайба 6 | Шайба 6 | |
| 5 | Шайба 6 | Шайба 6 | |
| 6 | 45-6702020-Б | Пол и к передний правый | |
| 6 | 45-6702020-Б | Пол и к передний правый | |
| 6 | Винт М6Х12 | Винт М6Х12 | |
| 7 | 45-8404220 | Лист соединительный | |
| 8 | Болт М12Х25 | Болт М12Х25 | |
| 8 | Болт М12Х25 | Болт М12Х25 | |
| 8 | Болт М12Х25 | Болт М12Х25 | |
| 8 | Болт М12Х25 | Болт М12Х25 | |
| 9 | Шайба 12 | Шайба 12 | |
| 9 | Шайба 12 | Шайба 12 | |
| 9 | Шайба 12 | Шайба 12 | |
| 9 | Шайба 12 | Шайба 12 | |
| 10 | Гайка 2М4 | Гайка 2М4 | |
| 10 | Гайка 2М4 | Гайка 2М4 | |
| 10 | Гайка М4 | Гайка М4 | |
| 11 | 45-8400102-Б | Лист задний | |
| 12 | Винт М4Х8 | Винт М4Х8 | |
| 12 | Винт М4Х8 | Винт М4Х8 | |
| 12 | Винт М4Х8 | Винт М4Х8 | |
| 13 | Шайба 4 | Шайба 4 | |
| 13 | Шайба 4 | Шайба 4 | |
| 13 | Шайба 4 | Шайба 4 | |
| 14 | 45-8400170 | Крышка | |
| 15 | 36-8402074-В | Ось петли | |
| 16 | Болт М8Х16 | Болт М8Х16 | |
| 16 | Болт М8Х16 | Болт М8Х16 | |
| 17 | Шайба 8 | Шайба 8 | |
| 17 | Шайба 8 | Шайба 8 | |
| 18 | Шайба 8 | Шайба 8 | |
| 18 | Шайба 8 | Шайба 8 | |
| 19 | 45-8400160-А СБ | Крышка | |
| 19 | 45-8400160-А СБ | Крышка | |
| 20 | Болт М6Х14 | Болт М6Х14 | |
| 20 | Болт М6Х14 | Болт М6Х14 | |
| 20 | Болт М6Х14 | Болт М6Х14 | |
| 21 | Шайба 6 | Шайба 6 | |
| 21 | Шайба 6 | Шайба 6 | |
| 21 | Шайба 6 | Шайба 6 | |
| 21 | Шайба 6 | Шайба 6 | |
| 22 | 45-8404127 | Кожух защитный | |
| 23 | 45-8404030-А | Крыло левое | |
| 24 | Гайка 2М14 | Гайка 2М14 | |
| 24 | Гайка 2М14 | Гайка 2М14 | |
| 25 | 45-8400030-Б СБ | Опора левая | |
| 25 | 45-8400030-Б СБ | Опора левая | |
| 26 | Гайка 2М16 | Гайка 2М16 | |
| 26 | Гайка 2М16 | Гайка 2М16 | |
| 27 | 45-6702010-Б | Полик передний левый | |
| 27 | 45-6702010-Б | Полик передний левый | |
| 27 | Шайба 16 | Шайба 16 | |
| 27 | Шайба 16 | Шайба 16 | |
| 28 | Шайба 16 | Шайба 16 | |
| 28 | Шайба 16 | Шайба 16 | |
| 29 | 36-8404040 | Хомут крепления крыла | |
| 29 | 36-8404040 | Хомут крепления крыла | |
| 30 | Гайка М12 | Гайка М12 | |
| 31 | 45-8405030 | Подножка | |
| 32 | Гайка 2М12 | Гайка 2М12 | |
| 32 | Гайка 2М12 | Гайка 2М12 | |
| 33 | 45-8405060 | Распор | |
| 34 | Болт М10Х35 | Болт М10Х35 | |
| 34 | Болт М10Х35 | Болт М10Х35 | |
| 35 | 45-8405033 | Втулка | |
| 35 | 45-8405033 | Втулка | |
| 36 | Болт М6Х16 | Болт М6Х16 | |
| 37 | 45-8404120 | Лист бака защитный | |
| 38 | 45А-3903011 | Таблица смазки трактора ЮМЗ-6Л | |
| 38 | 45-3903011 | Таблица смазки трактора ЮМЗ-6М | |
| 39 | 45-8402211 | Трафарет | |
| 39 | 45-8402211 | Трафарет | |
| 40 | 45-8400006-Б | Опора | |
| 40 | 45-8400006-Б | Опора | |
| 41 | 45-8400060-Б | Кронштейн правый | |
| 41 | 45-8400060-Б | Кронштейн правый | |
| 41 | 45-8400040-В | Кронштейн правый | |
| 41 | 45-8400040-В | Кронштейн правый | |
| 41 | 45-8400210 | Кронштейн левый | |
| 41 | 45-8400210 | Кронштейн левый | |
| 41 | 45-8400050-В СБ | Кронштейн левый | |
| 41 | 45-8400050-В СБ | Кронштейн левый | |
| 42 | 45-8400025 | Шайба | |
| 42 | 45-8400025 | Шайба | |
| 43 | 45-8400027 | Амортизатор | |
| 43 | 45-8400027 | Амортизатор | |
| 44 | 45-8400022 | Опора | |
| 44 | 45-8400022 | Опора | |
| 45 | Болт М10Х20 | Болт М10Х20 | |
| 45 | Болт М10Х20 | Болт М10Х20 | |
| 46 | 45-8402212 | Трафарет | |
| 46 | 45-8402212 | Трафарет |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
