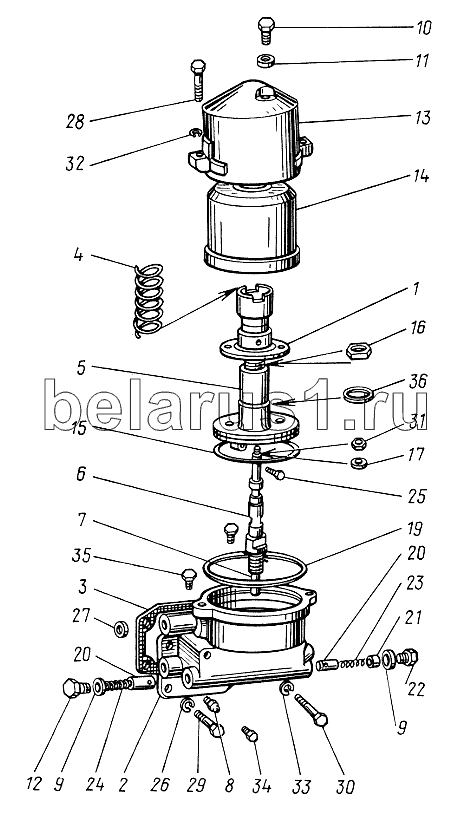

Каталог запасных частей к технике: ЮМЗ-6КЛ, (6КМ). Фильтр масляный
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д48-09-С01-В | Д48-09-С01-В | Полнопоточный центробежный масляный фильтр | |
| Д48-09-С02-В | Д48-09-С02-В | Ротор | |
| Д48-09-С06 | Д48-09-С06 | Ротор | |
| Д48-09-С03-Б | Д48-09-С03-Б | Ось ротора | |
| Д48-09-С04-Б | Д48-09-С04-Б | Колпак | |
| 1 | Д48-09-С05-Г | Стакан с отражателем | |
| 2 | Д48-09-11-В | Корпус | |
| 3 | Д48-09-15 | Прокладка корпуса | |
| 4 | Д65-09-027 | Пружина | |
| 5 | Д48-09-19-Г | Корпус ротора | |
| 6 | Д48-09-20-Б | Ось ротора | |
| 7 | Д48-09-21-Б | Трубка оси ротора | |
| 8 | Д02-021 | Ниппель | |
| 9 | Д02-032 | Прокладка пробки | |
| 10 | Д65-09-16 | Пробка | |
| 11 | Д65-09-26 | Прокладка | |
| 12 | Д65-09-088 | Пробка | |
| 13 | Д65-1404027 | Колпак | |
| 14 | 50-1404023-Б1 | Стакан ротора | |
| 15 | 50-1404026 | Кольцо уплотнительное | |
| 16 | 50-1404035-3 | Гайка специальная | |
| 17 | 50-1404038 | Шайба упорная | |
| 19 | 50-1404059-Б | Прокладка колпака | |
| 20 | 50-1404071 | Клапан сливной | |
| 21 | 50-1404072 | Пробка регулировочная | |
| 22 | 50-1404075 | Пробка сливного клапана | |
| 23 | 50-1404083 | Пружина сливного клапана | |
| 24 | 50-1404085 | Пружина клапана | |
| 25 | 36-1017218 | Форсунка | |
| 26 | 36-1104788 | Шайба | |
| 27 | ТД36-86 | Прокладка | |
| 28 | М8х40.7795 | Болт | |
| 29 | М10х35.7795 | Болт | |
| 30 | М10х120.7795 | Болт | |
| 31 | М12х1,25.2524 | Гайка | |
| 32 | 8.65Г | Шайба | |
| 33 | 10.65Г | Шайба | |
| 34 | КГ1/8"А12.013 | Пробка | |
| 35 | КГ1/4"А12.013 | Пробка | |
| 36 | 030-035-30-2-2 | Заказать | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
