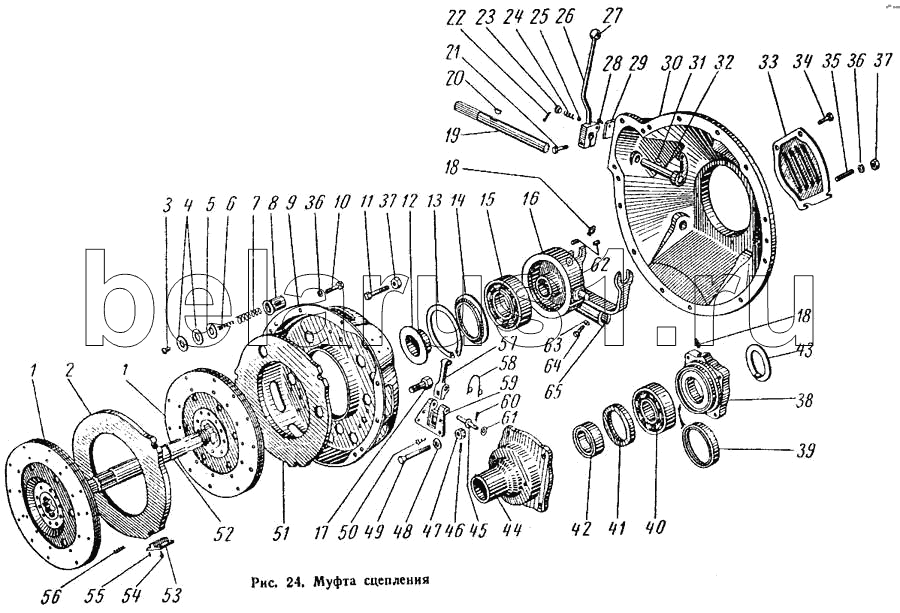

Каталог запасных частей к технике: ВгТЗ ДТ-75М. Муфта сцепления
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 01М-2159 | 01М-2159 | - | |
| 01М-2160 | 01М-2160 | - | |
| 01М-2161 | 01М-2161 | - | |
| 01М-2162 | 01М-2162 | - | |
| 6Т2-21с9 | 6Т2-21с9 | Заказать | Муфта выключения в сборе |
| 6Т2-21с8 | 6Т2-21с8 | Подпятник пружины сцепления | |
| 1 | 01-21с6 | Диск ведомый с накладками | |
| 2 | 6Т2-2105 | Диск ведущий средний | |
| 3 | Заклепка 4Х10, ГОСТ 10303-62 | Заклепка 4Х10, ГОСТ 10303-62 | |
| 4 | 6Т2-2148 | Прокладка подпятника пружины | |
| 5 | 6Т2-2129 | Шайба подпятника пружины | |
| 6 | 41-2145 | Пружина внутренняя | |
| 7 | 41-2144 | Пружина наружная | |
| 8 | 01-2135 | Стакан пружины сцепления | |
| 9 | 6Т2-21с4 | Корпус муфты сцепления (механический узел) | |
| 10 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | Болт М10Х25 кл. 2-015, ГОСТ 7796-62 | |
| 11 | 6Т2-2128 | Болт регулировочный | |
| 12 | 6Т2-2121 | Упор нажимного подшипника | |
| 13 | Кольцо ВЭ140, ГОСТ 9301-59 | Кольцо ВЭ140, ГОСТ 9301-59 | |
| 14 | 6Т2-2124 | Шайба маслоотражательная | |
| 15 | Шарикоподшипник 46118, ГОСТ 831-62 | Шарикоподшипник 46118, ГОСТ 831-62 | |
| 16 | 6Т2-2119 | Корпус муфты выключения | |
| 17 | 01М-2158 | Болт балансировочный | |
| 18 | Масленка I-АI, ГОСТ 1303-56 | Масленка I-АI, ГОСТ 1303-56 | |
| 19 | 41-2125-2 | Валик вилки выключения | |
| 20 | Шпонка сегментная 6Х13, ГОСТ 8795-58 | Шпонка сегментная 6Х13, ГОСТ 8795-58 | |
| 21 | Болт М10Х35 кл. 2-015, ГОСТ 7796-62 | Болт М10Х35 кл. 2-015, ГОСТ 7796-62 | |
| 22 | Шплинт 3,2Х32, ГОСТ 397-66 | Шплинт 3,2Х32, ГОСТ 397-66 | |
| 23 | 01-2162 | Упор пружины грузов | |
| 24 | 6Т2-2154 | Пружина | |
| 25 | Шарик ВV 8 мм Р, ГОСТ 3722-66 | Шарик ВV 8 мм Р, ГОСТ 3722-66 | |
| 26 | 41-21с7-3 | Рычаг включения шестерни | |
| 27 | 54.53.417 | Рукоятка рычага | |
| 28 | Винт М6Х16 кл. 2-015, ГОСТ 1490-62 | Винт М6Х16 кл. 2-015, ГОСТ 1490-62 | |
| 29 | 41-2133 | Планка фиксирующая | |
| 30 | 41-21с12 | Крышка муфты сцепления (механический узел) | |
| 31 | Шпонка сегментная 5Х9, ГОСТ 8795-58 | Шпонка сегментная 5Х9, ГОСТ 8795-58 | |
| 32 | 6Т2-21с11 | Рычаг с осью | |
| 33 | 41-2137 | Крышка люка | |
| 34 | Болт М10Х18 кл. 2-015, ГОСТ 7796-62 | Болт М10Х18 кл. 2-015, ГОСТ 7796-62 | |
| 35 | Шпилька М10Х45 Н478-66 | Шпилька М10Х45 Н478-66 | |
| 36 | Шайба пружинная 10Н 65 Г, ГОСТ 6402-61 | Шайба пружинная 10Н 65 Г, ГОСТ 6402-61 | |
| 37 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | Гайка М10 кл. 2-055, ГОСТ 2524-62 | |
| 38 | 41-2117-2 | Крышка сальника | |
| 39 | Манжета II-75 Н536-66 | Манжета II-75 Н536-66 | |
| 40 | Шарикоподшипник 412, ГОСТ 8338-57 | Шарикоподшипник 412, ГОСТ 8338-57 | |
| 41 | Манжета I-I-80 Н536-66 | Манжета I-I-80 Н536-66 | |
| 42 | 6Т2-2118 | Обойма | |
| 43 | СМД1-2157 | Шайба замковая | |
| 44 | 6Т2-2116 | Заказать | Корпус наружного подшипника |
| 45 | 6Т2-2149 | Палец отжимного рычага | |
| 46 | Шплинт 3,2Х25, ГОСТ 397-66 | Шплинт 3,2Х25, ГОСТ 397-66 | |
| 47 | 6Т2-2156 | Гайка | |
| 48 | 01-2151 | Шайба к болту отжимного рычага | |
| 49 | 6Т2-2111 | Болт отжимного рычага | |
| 50 | Заклепка 8Х18-005, ГОСТ 10300-62 | Заклепка 8Х18-005, ГОСТ 10300-62 | |
| 51 | 6Т2-2104 | Диск ведущий крайний | |
| 52 | 41-2103-2 | Заказать | Вал сцепления |
| 53 | 6Т2-2109 | Накладка ведущая | |
| 54 | Заклепка 6Х20-005, ГОСТ 110300-62 | Заклепка 6Х20-005, ГОСТ 110300-62 | |
| 55 | Штифт цилиндрический 6С2АХ12 Н507-66 | Штифт цилиндрический 6С2АХ12 Н507-66 | |
| 56 | 6Т2-2127 | Пружина отжимная | |
| 57 | 6Т2-2112 | Рычаг отжимной | |
| 57 | 01-2112 | Рычаг отжимной | |
| 58 | 6Т2-2150 | Пружина отжимного рычага | |
| 59 | 6Т2-2113 | Серьга отжимного рычага выключения | |
| 60 | Шплинт 3,2Х60, ГОСТ 397-66 | Шплинт 3,2Х60, ГОСТ 397-66 | |
| 61 | Шайба 13Х24Х2 Н495-56 | Шайба 13Х24Х2 Н495-56 | |
| 62 | Пробка КГ-1/8", ГОСТ 12721-67 | Пробка КГ-1/8", ГОСТ 12721-67 | |
| 63 | Шайба пружинная 12Н 65Г ГОСТ 6402-61 | Шайба пружинная 12Н 65Г ГОСТ 6402-61 | |
| 64 | Болт М12Х40 кл. 2-015, ГОСТ 7796-62 | Болт М12Х40 кл. 2-015, ГОСТ 7796-62 | |
| 65 | 6Т2-2126-1 | Заказать | Вилка выключения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
