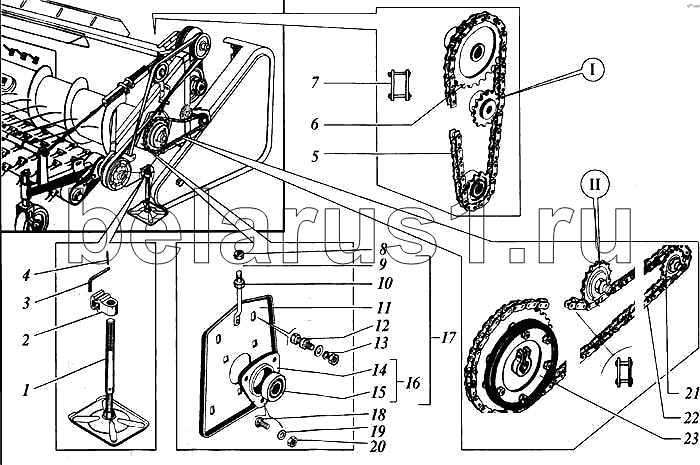

Каталог запасных частей к технике: РСМ Дон 1500Б. Платформа-подборщик
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.08.01.400 | Опора | |
| 2 | РСМ-10.08.01.201 | Гайка | |
| 3 | РСМ-10.08.01.611 | Фиксатор | |
| 4 | 44-60266 | Шплинт пружинный | |
| 5 | ПР-19,05-3180 | Цепь n-51 зв. | |
| 6 | Н.022.030-23 | Звездочка z=25 t=19,05 | |
| 7 | С-ПР-19,05-3180 | Звено | |
| 8 | М12-6Н.6.019 | Гайка | |
| 9 | С12-2,0.01.019 | Шайба | |
| 10 | РСМ-10.08.01.627 | Болт | |
| 11 | РСМ-10.08.01.516 | Плита | |
| 12 | М12-6gх40.88.35.019 | Болт | |
| 13 | 12.65Т.019 | Шайба | |
| 14 | Н.027.105 | Корпус подшипника | |
| 15 | 1680207К7Т2С17 | Подшипник | |
| 16 | Н.027.01.050 | Опора подшипника | |
| 17 | РСМ-10.08.01.480А | Плита левая | |
| 18 | М10х35 | Болт | |
| 19 | 10Т.65Т.019 | Шайба | |
| 20 | М10-6Н.6.019 | Гайка | |
| 21 | РСМ-10.08.01.140-01 | Вал | |
| 21 | РСМ-8.08.01.180 | Вал | |
| 21 | РСМ-10.08.01.140 | Вал | |
| 21 | РСМ-8.08.01.180-01 | Вал | |
| 22 | ПР-19,05-3180 | Цепь n-51 зв. | |
| 23 | РСМ-10.08.01.510 | Устройство предохранительное шнека |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
