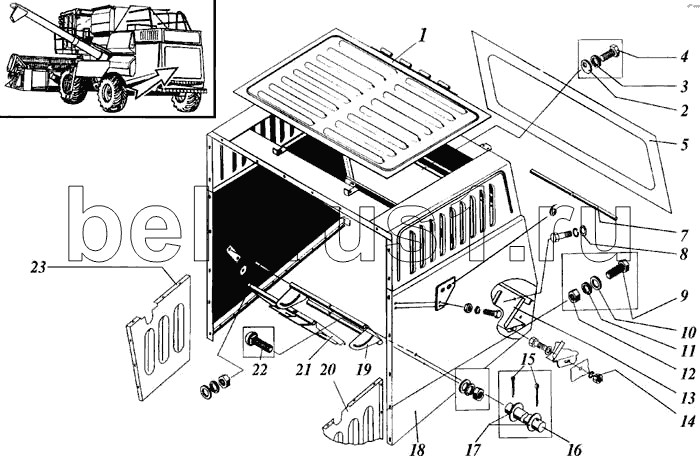

Каталог запасных частей к технике: РСМ Дон 1500Б. Капот
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
18
19
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-8.14.04.090 | Крышка | |
| 1 | РСМ-10.14.04.120 | Крышка | |
| 2 | РСМ-10.01.15.436 | Шайба эксцентрическая | |
| 3 | 8Т.65Г.019 | Шайба | |
| 4 | М8-6gх20.88.35.019 | Болт | |
| 5 | РСМ-8Б.14.54.401 | Лист | |
| 5 | РСМ-10Б.14.54.412 | Лист | |
| 6 | РСМ-10.14.04.436 | Зацеп | |
| 7 | РСМ-10.14.04.602 | Ось | |
| 8 | С8х1,4.01.019 | Шайба | |
| 9 | М10-6gх25.88.35.019 | Болт | |
| 10 | С10х2.01.019 | Шайба | |
| 11 | 10Т.65Г.019 | Шайба | |
| 12 | М10-6Н.6.019 | Гайка | |
| 13 | РСМ-10Б.14.54.403А | Щиток | |
| 13 | РСМ-8Б.14.54.403А | Щиток | |
| 14 | М8-6Н.6.019 | Гайка | |
| 15 | 3,2х20.019 | Шплинт | |
| 16 | РСМ-10.14.04.601А | Ось | |
| 16 | РСМ-8.14.04.601А | Ось | |
| 17 | С12х2.01.019 | Шайба | |
| 18 | РСМ-10Б.14.54.010 | Капот | |
| 18 | РСМ-8Б.14.54.010 | Капот | |
| 19 | РСМ-8.14.04.417 | Щиток | |
| 19 | РСМ-10.14.04.416А | Щиток | |
| 20 | РСМ-10Б.14.54.402 | Боковина | |
| 21 | РСМ-8Б.14.54.030 | Щиток | |
| 21 | РСМ-10Б.14.54.030 | Щиток | |
| 22 | М10х30 | Болт | |
| 23 | РСМ-10Б.14.54.040 | Боковина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
