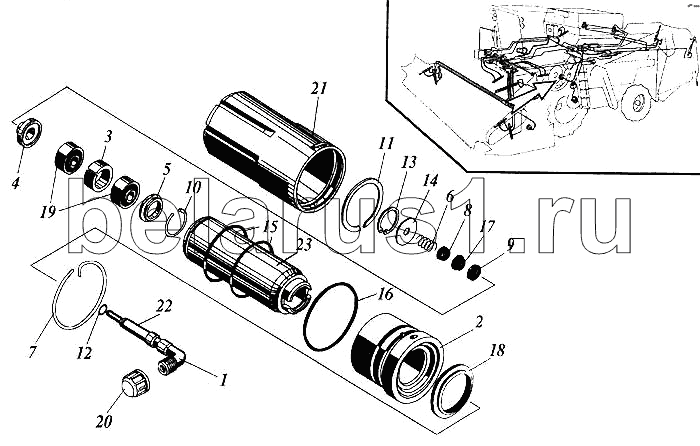

Каталог запасных частей к технике: РСМ Дон 1500Б. Гидроцилиндр вариатора барабана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РСМ-10.09.01.103-01 | Угольник концевой | |
| 2 | РСМ-10.09.01.102А | Втулка | |
| 3 | РСМ-10.09.01.422 | Втулка | |
| 4 | РСМ-10.09.01.612 | Упор | |
| 5 | РСМ-10.09.01.613А | Кольцо упорное | |
| 6 | РСМ-10.09.01.614А | Пружина | |
| 7 | РСМ-10.09.01.615 | Стопор | |
| 8 | РСМ-10.09.01.001 | Манжетодержатель | |
| 9 | ГА-76.003 | Кольцо | |
| 10 | 30МН470-61 | Кольцо | |
| 11 | В50 | Кольцо | |
| 12 | РСМ-10.09.01.402 | Шайба | |
| 13 | В30 | Кольцо | |
| 14 | 10х3.01.08кп.019 | Шайба | |
| 15 | 050-058-46-2-2 | Заказать | Кольцо |
| 16 | 058-066-46-2-2 | Кольцо | |
| 17 | 1-14х6-2 | Манжета | |
| 18 | 2-50 | Грязесъемник | |
| 19 | 180500 | Заказать Заказать | Шарикоподшипник |
| 20 | Н.036.123.001-02 | Заглушка | |
| 21 | РСМ-10.09.01.030 | Корпус цилиндра | |
| 22 | РСМ-10.09.01.616А | Втулка | |
| 23 | РСМ-10.09.01.611 | Плунжер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
