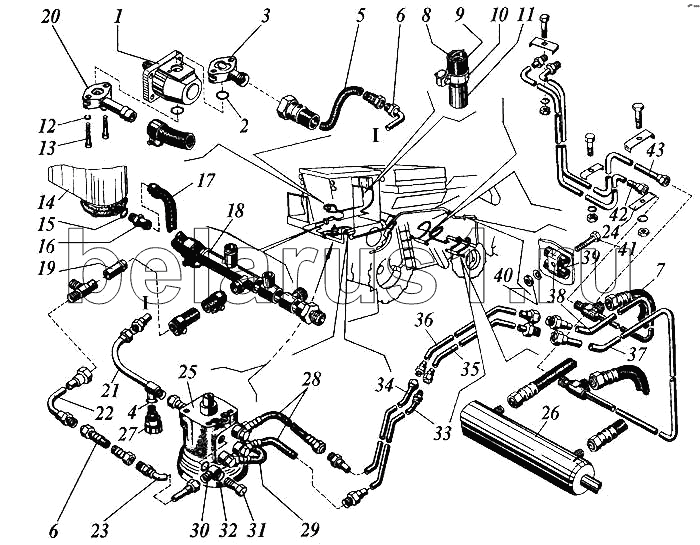

Каталог запасных частей к технике: РСМ Дон 1500Б. Гидрооборудование ходовой части
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | НШ-10-3А | Насос шестеренный левый | |
| 2 | 021-025-25-2-2 | Заказать | Кольцо |
| 3 | РСМ-10.09.06.210 | Муфта угловая | |
| 4 | 011-015-25-2-2 | Кольцо уплотнительное | |
| 5 | Н.036.84.020 | Рукав высокого давления П-12 армированный | |
| 6 | РСМ-10.09.01.540Г | Трубопровод | |
| 7 | Н.036.87.01.070 | Рукав высокого давления П-8 армированный | |
| 8 | 54-60447 | Пружина | |
| 9 | 54-00178 | Шланг | |
| 10 | 54-0-139 | Хомут (кроме двигателя ЯМЗ) | |
| 11 | РСМ-10.09.13.806А | Трубка | |
| 12 | 8Т.65Г.019 | Шайба | |
| 13 | М8-6gх40.88.35.019 | Болт | |
| 14 | РСМ-10.09.09.010Б | Гидробак | |
| 15 | 038-041-25-2-2 | Кольцо уплотнительное | |
| 16 | РСМ-10.09.09.140А | Угольник ввертной | |
| 17 | РСМ-10.09.09.350Б | Рукав | |
| 18 | РСМ-10.09.01.670В | Коллектор | |
| 19 | РСМ-10.09.01.490Г | Трубопровод | |
| 20 | РСМ-10.09.06.220 | Муфта | |
| 21 | РСМ-10.09.01.080 | Трубопровод | |
| 22 | РСМ-10.09.01.100А | Трубопровод | |
| 23 | РСМ-10.09.12.010 | Трубопровод | |
| 24 | РСМ-10.09.05.507 | Планка | |
| 25 | НДМ-125-16-У | Насос-дозатор | |
| 26 | РСМ-12.09.02.010 | Гидроцилиндр или ГЦ50.200.16.000-01 | |
| 26 | ГЦ50.200.16.000-01 | Гидроцилиндр или РСМ-12.09.02.010 | |
| 27 | Н.036.67.100-10 | Полумуфта наружная | |
| 28 | Н.036.84.140 | Рукав высокого давления П-12 армированный | |
| 29 | Н.036.84.060 | Рукав высокого давления П-12 армированный | |
| 30 | РСМ-10.09.04.301Б | Угольник поворотный | |
| 31 | РСМ-10.09.01.639А | Болт специальный | |
| 32 | РСМ-10.09.01.007А | Прокладка | |
| 33 | РСМ-10.09.01.110А | Трубопровод | |
| 34 | РСМ-10.09.01.090 | Трубопровод | |
| 35 | РСМ-10.09.01.120А | Трубопровод | |
| 36 | РСМ-10.09.01.140 | Трубопровод | |
| 37 | РСМ-10.09.01.150 | Трубопровод | |
| 38 | РСМ-10.09.01.130А | Трубопровод | |
| 39 | РСМ-10.09.01.404А | Скоба | |
| 40 | М8-7Н | Гайка | |
| 41 | М8-6gх30 | Болт | |
| 42 | РСМ-10.09.02.010 | Трубопровод | |
| 42 | РСМ-8.09.02.110А | Трубопровод | |
| 43 | РСМ-8.09.02.110А-01 | Трубопровод | |
| 43 | РСМ-10.09.02.010-01 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
