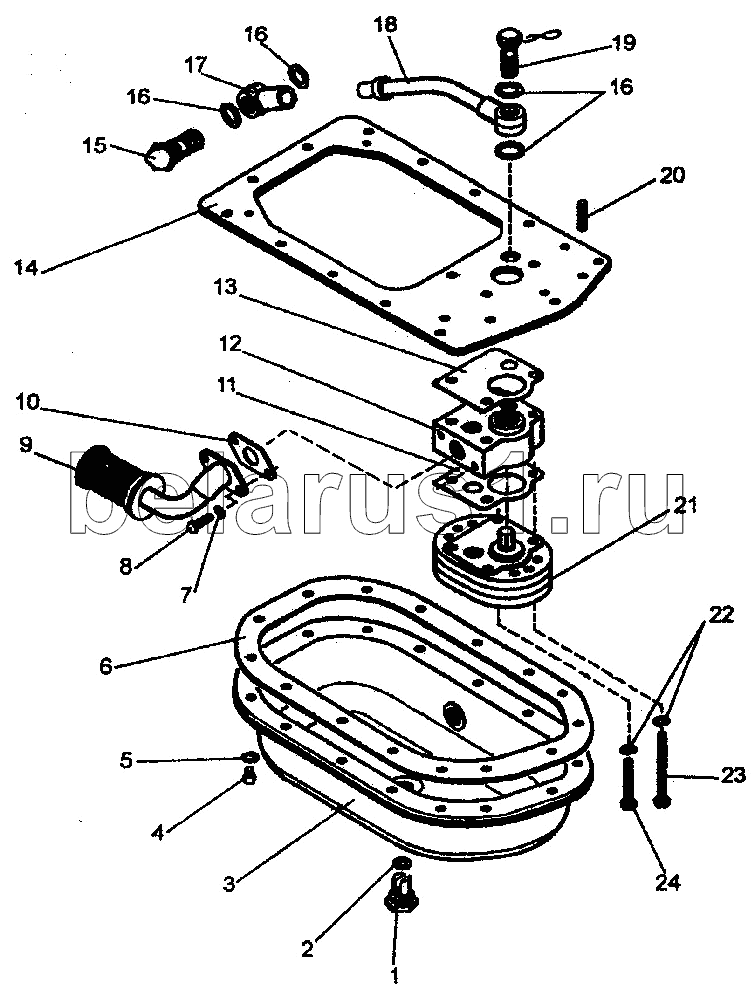

Каталог запасных частей к технике: ПТЗ K-744P1. Поддон коробки передач с насосом
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700А.1704070 | Пробка | |
| 2 | 700.3422042 | Прокладка | |
| 3 | 700А.1704010 | Поддон | |
| 4 | М8х14 | Болт | |
| 5 | 8.01.019 | Шайба | |
| 6 | 700А.1704016 | Прокладка | |
| 7 | 10.65Г.05 | Шайба | |
| 8 | М10х20 | Болт | |
| 9 | 700А.1704030 | Маслозаборник | |
| 10 | 700А.1704013 | Прокладка | |
| 11 | 700А.1704014 | Прокладка | |
| 12 | 700А.1704050 | Проставка | |
| 13 | 700А.1704015 | Прокладка | |
| 14 | 700А.1704012 | Плита | |
| 15 | 700.1724023-2 | Болт зажимной | |
| 16 | 700.1701413 | Прокладка | |
| 17 | 700А.1704027 | Угольник поворотный | |
| 18 | 700А.1704040 | Трубопровод | |
| 19 | 700А.1704033 | Болт зажимной | |
| 20 | М10х40 | Болт | |
| 21 | НМШ-25 | Заказать | Насос |
| 22 | 12.65Г.05 | Шайба | |
| 23 | М12Х110 | Болт | |
| 24 | М12х65 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
