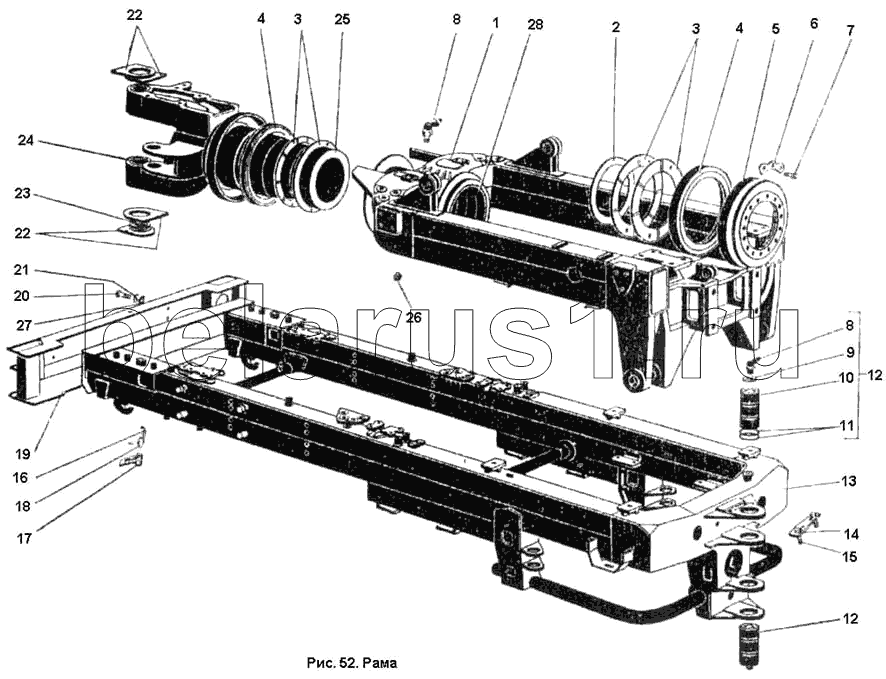

Каталог запасных частей к технике: ПТЗ К-701. Рама
1
2
2
3
3
4
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700А.28.00.000-2 | 700А.28.00.000-2 | Рама в сборе | |
| 1 | 700А.28.02.000-1 | Полурама задняя | |
| 2 | 700.28.00.048-02 | Прокладка | |
| 2 | 700.28.00.048-03 | Прокладка | |
| 3 | 700.28.00.012 | Кольцо | |
| 4 | 700.28.00.040-1 | Манжета | |
| 5 | 700.28.00.030-2 | Крышка в сборе | |
| 6 | 700.28.00.047-1 | Планка стопорная | |
| 7 | Болт М16Х1.5Х50 ГОСТ 7808-70 | Болт М16Х1.5Х50 ГОСТ 7808-70 | |
| 8 | Масленка 2.3Х45 ГОСТ 19853-74 | Масленка 2.3Х45 ГОСТ 19853-74 | |
| 9 | 700.28.00.019 | Заглушка | |
| 10 | 700А.28.00.019 | Ось | |
| 11 | Кольцо Н1-100Х90-3 ГОСТ 18829-73 | Кольцо Н1-100Х90-3 ГОСТ 18829-73 | |
| 12 | 700А.28.00.010 | Ось в сборе | |
| 13 | 700А.28.01.000-3 | Полурама передняя | |
| 14 | 700А.28.00.021 | Клин установочный | |
| 15 | Болт 3М16Х40 ГОСТ 7808-70 | Болт 3М16Х40 ГОСТ 7808-70 | |
| 16 | 700А.28.00.034-1 | Пружина | |
| 17 | 700А.28.00.035 | Защелка | |
| 18 | Ось 22-16Х5Х 60 ГОСТ 9650-7 1 | Ось 22-16Х5Х 60 ГОСТ 9650-7 1 | |
| 19 | 700А.28.00.070 | Бампер в сборе | |
| 20 | Болт М16Х32 ГОСТ 7808-70 | Болт М16Х32 ГОСТ 7808-70 | |
| 21 | Шайба 16.01 ГОСТ 11371-78 | Шайба 16.01 ГОСТ 11371-78 | |
| 22 | 700А.28.00.033 | Шайба | |
| 23 | 700.28.00.016 | Заказать | Лента уплотнительная |
| 24 | 700.28.00.023 | Заказать | Втулка |
| 25 | 700А.28.00.020 | Труба шарнира в сборе | |
| 26 | Пробка КП/8" ГОСТ 12720-67 | Пробка КП/8" ГОСТ 12720-67 | |
| 27 | Шайба 16.65Г ГОСТ 6402-70 | Шайба 16.65Г ГОСТ 6402-70 | |
| 28 | 700А.28.02.079 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
