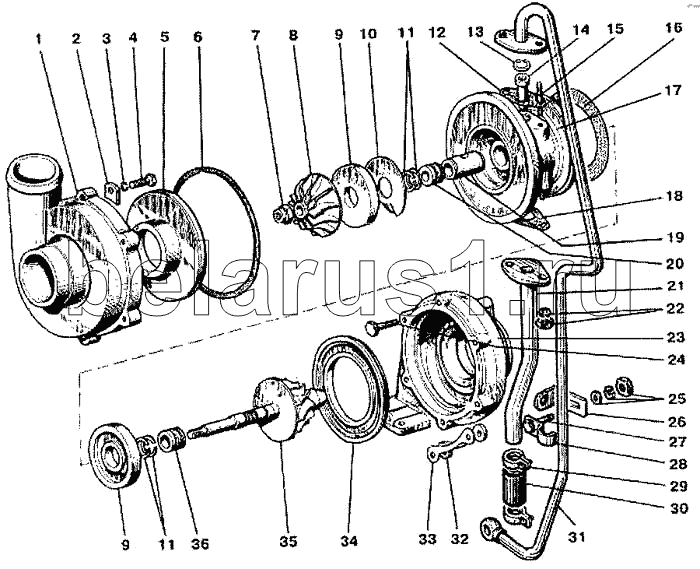

Каталог запасных частей к технике: МТЗ-900. Турбокомпрессор ТРК-7Н-6
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 706.30005.01 | 706.30005.01 | Вал ротора | |
| Шайба ШЧ6 | Шайба ШЧ6 | Шайба ШЧ6 | |
| Шайба ШП6 | Шайба ШП6 | Шайба ШП6 | |
| 706.30001.01 | 706.30001.01 | Турбокомпрессор ТКР-7Н-6 | |
| 706.30004.01 | 706.30004.01 | Ротор | |
| 706.30009.01 | 706.30009.01 | Корпус средний | |
| 706.30003.01 | 706.30003.01 | Корпус средний | |
| 706.30007.01 | 706.30007.01 | Корпус компрессора | |
| Гайка М8 | Гайка М8 | Гайка М8 | |
| 1 | 706.30102.01 | Корпус компрессора | |
| 2 | 706.30130.01 | Шайба | |
| 3 | Шайба ШП8 | Шайба ШП8 | |
| 4 | Болт М8х20 | Болт М8х20 | |
| 5 | 706.30115.01 | Диффузор | |
| 6 | 706.30119.01 | Кольцо | |
| 7 | 706.30124.01 | Гайка специальная | |
| 8 | 706.30104.01 | Кольцо компрессора | |
| 9 | 706.30108.01 | Диск | |
| 10 | 706.30010.01 | Щиток | |
| 11 | 706.30123.01 | Кольцо уплотнительное | |
| 12 | 245-1118016 | Прокладка | |
| 13 | А16 65Гкд15хр | Кольцо | |
| 14 | 706.30106.01 | Фиксатор | |
| 15 | Шпилька М8 х 2ч/6 х16 | Шпилька М8 х 2ч/6 х16 | |
| 16 | 706.30111.01 | Экран | |
| 17 | 706.30101.01 | Корпус средний | |
| 18 | 245-1118034-Б | Заказать | Прокладка |
| 19 | 706.30105.01 | Подшипник | |
| 20 | 706.30117.01 | Маслоотражатель | |
| 21 | 245-1118030-В-02 | Труба сливная | |
| 22 | Шайба ШП8 | Шайба ШП8 | |
| 23 | 706.30103.03 | Корпус турбины | |
| 24 | Болт М8х16 | Болт М8х16 | |
| 25 | Гайка М6 | Гайка М6 | |
| 26 | 245-118054-Б | Планка | |
| 27 | Болт М6х16 | Болт М6х16 | |
| 28 | 245-1118050 | Хомут | |
| 29 | ХС-26 | Хомут | |
| 30 | Рукав 18х27-4 | Рукав 18х27-4 | |
| 31 | 245-1118010В-01 | Труба подводящая | |
| 32 | 706.30127.01 | Планка | |
| 33 | 706.30107.01 | Шайба замковая | |
| 34 | 706.30109.01 | Диск турбины | |
| 35 | 706.30006.01 | Вал с колесом | |
| 36 | 706.30122.01 | Втулка уплотнения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
