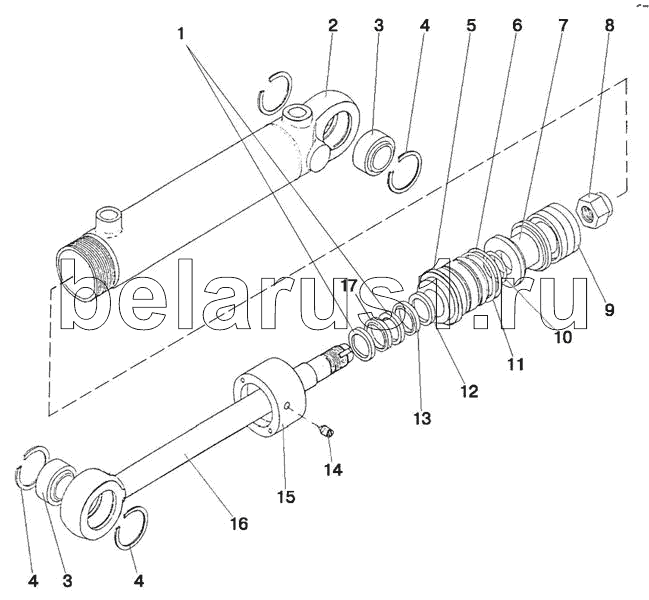

Каталог запасных частей к технике: МТЗ-821/921. Гидроцилиндр 50x25-200
Ц50-3405215-А-02
1
2
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ц50-3405215-А-02 | Ц50-3405215-А-02 | Заказать | Гидроцилиндр |
| 1 | 24226044 | Направляющая штока | |
| 2 | Ц50-3405220-02 | Корпус цилиндра | |
| 3 | ШС-25 | Подшипник | |
| 3 | ШСП-25 | Заказать | Подшипник |
| 4 | В42 | Кольцо | |
| 5 | Ц50-3405218-Б | Крышка передняя | |
| 6 | 045-050-30-1-4 | Кольцо | |
| 7 | Ц50-3405223-Б | Поршень | |
| 8 | Ц50-3405222 | Гайка | |
| 9 | 24251797 | Уплотнение поршня | |
| 10 | 025-028-19-1-4 | Кольцо | |
| 11 | Ц50-3405228 | Кольцо защитное | |
| 12 | 24223269 | Уплотнение штока | |
| 13 | 24004792 | Манжета штока | |
| 14 | ВМ8х10 | Винт | |
| 15 | Ц50-3405224 | Гайка | |
| 16 | Ц50-3405221-Б-01 | Шток | |
| 17 | 24223123 | Уплотнение штока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
