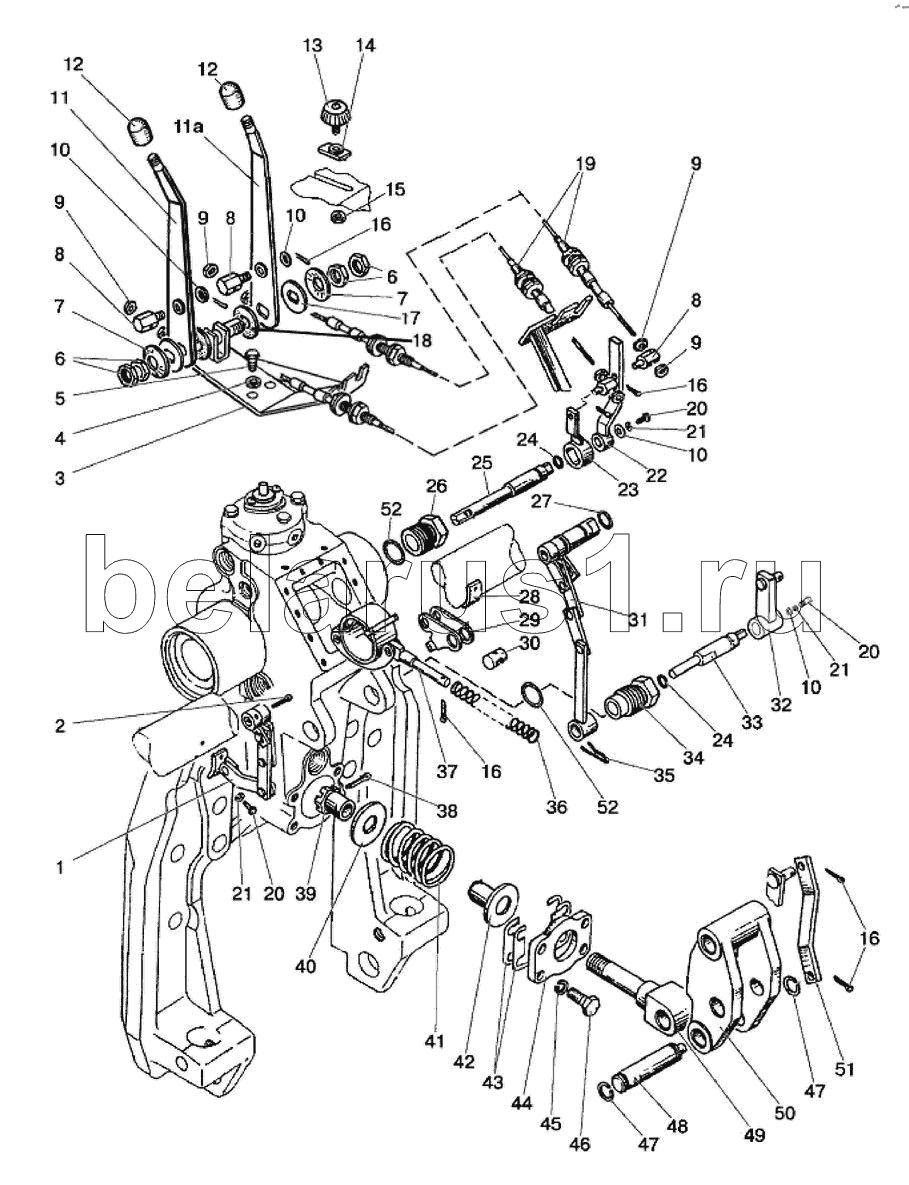

Каталог запасных частей к технике: МТЗ-821/921. Гидроподъемник, управление гидроподъемником
1
2
3
4
5
6
6
7
7
8
8
8
9
9
9
9
10
10
10
10
11
11
12
12
13
14
15
16
16
16
16
17
18
19
20
20
20
21
21
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 820-4635020А | 820-4635020А | Датчик силовой | |
| 820-4635100-Б | 820-4635100-Б | Рычаг позиционный | |
| 923-4635090 | 923-4635090 | Кронштейн | |
| 1 | 820-4635025 | Звено | |
| 2 | 3,2x25 | Шплинт | |
| 3 | 822-4635095 | Кронштейн | |
| 4 | ШП8 | Шайба | |
| 5 | М8х20 | Болт | |
| 6 | М14х1,5 | Гайка | |
| 7 | 80В-1108347 | Заказать | Пружина тарельчатая |
| 8 | 80В-1108317 | Бонка | |
| 9 | М6 | Гайка | |
| 10 | ШЧ6 | Шайба | |
| 11 | 923-4635100 | Рычаг силовой | |
| 12 | А13.11.000 | Заказать | Рукоятка |
| 13 | 80-4616070 | Винт | |
| 14 | 820-4635082 | Заказать | Упор |
| 15 | М6 | Гайка | |
| 16 | 3,2x18 | Шплинт | |
| 17 | 80-1108028 | Заказать | Шайба |
| 18 | 80-1108178 | Шайба фрикционная | |
| 19 | 100.М432201800 | Трос | |
| 20 | М6х16 | Винт | |
| 21 | ШП6 | Шайба | |
| 22 | 923-4635080 | Рычаг | |
| 23 | 923-4635075 | Рычаг | |
| 24 | 011-015-25-2-4 | Заказать | Кольцо |
| 25 | 820-4635034 | Заказать | Валик |
| 26 | 820-4635033-Б | Заказать | Втулка |
| 27 | 019-023-25-2-4 | Заказать | Кольцо |
| 28 | 820-4635046 | Скоба | |
| 29 | 820-4635070 | Рычаг | |
| 30 | 820-4635069 | Фиксатор | |
| 31 | 820-4635030 | Звено | |
| 32 | 820-4635015-Б | Рычаг | |
| 33 | 820-4635016-В | Валик | |
| 34 | 820-4635032-Б | Заказать | Втулка |
| 35 | 820-4635049 | Шплинт | |
| 36 | 820-4635063 | Пружина | |
| 37 | 820-4635065 | Кронштейн | |
| 38 | 4x22 | Шплинт | |
| 39 | 820-4635024 | Заказать | Гайка |
| 40 | 820-4635023 | Шайба | |
| 41 | 820-4635022 | Заказать | Пружина |
| 42 | 820-4635026-Б | Заказать | Втулка |
| 43 | 820-4635044-Б | Прокладка | |
| 44 | 820-4635043-Б | Крышка | |
| 45 | ШП 12 | Шайба | |
| 46 | М12х30 | Болт | |
| 47 | В22 | Кольцо | |
| 48 | 820-4635018 | Палец | |
| 49 | 820-4635021 | Шток | |
| 50 | 820-4635019 | Серьга | |
| 51 | 820-4635048 | Тяга | |
| 52 | 027-032-30-1-4 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
