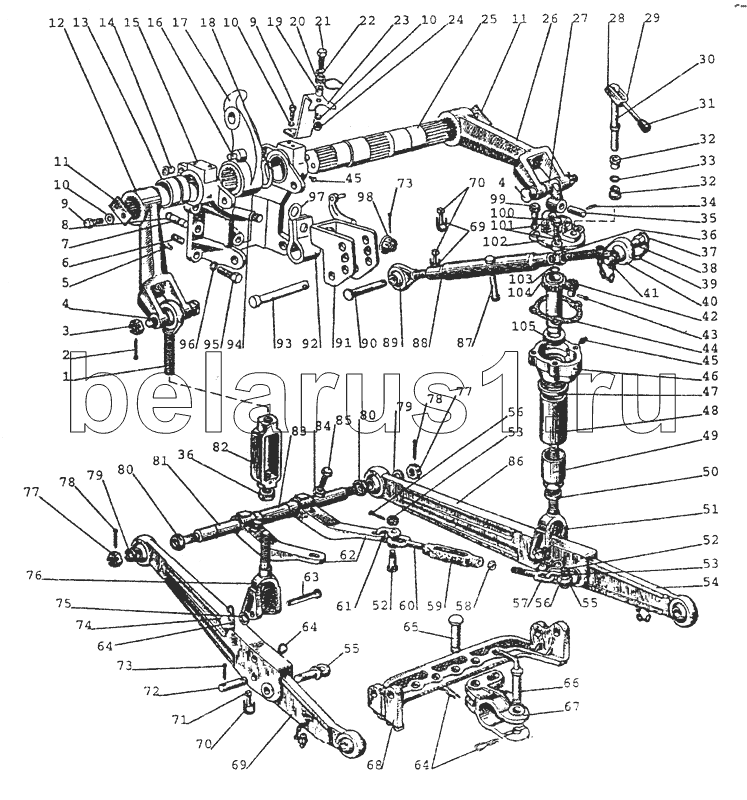

Каталог запасных частей к технике: МТЗ-80 (2002). 4605 Механизм задней навески
/96.gif)
1
2
3
4
4
5
6
7
8
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
52
53
53
54
55
55
56
56
57
58
59
60
61
62
63
64
64
64
65
66
67
68
69
69
70
70
71
72
73
73
74
75
76
77
77
78
78
79
79
80
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р70-4605010 | Р70-4605010 | Заказать | Механизм задней навески |
| А61.02.100-05 | А61.02.100-05 | Заказать | Винт диаметр 25 |
| А61.03.001-02 | А61.03.001-02 | Заказать Заказать | Палец |
| 50-4605115 | 50-4605115 | Заказать Заказать | Стяжка |
| 50-4605105-А | 50-4605105-А | Шкворень прицепа со шплинтом в сборе | |
| 50-4605035-A3 | 50-4605035-A3 | Тяга левая | |
| 50-4605030-A3 | 50-4605030-A3 | Тяга правая | |
| 80-4605025 | 80-4605025 | Заказать Заказать Заказать | Поперечина в сборе |
| 70-4605340 | 70-4605340 | Рычаг с пальцем в сборе | |
| А61.04.000 | А61.04.000 | Заказать Заказать Заказать | Стяжка |
| А61.03.200-01 | А61.03.200-01 | Заказать | Винт |
| А61.03.200 | А61.03.200 | Заказать | Винт в сборе |
| А61.03.000 | А61.03.000 | Заказать Заказать Заказать | Тяга в сборе |
| 50-4605012 | 50-4605012 | Заказать Заказать Заказать | Раскос в сборе |
| А61.05.100-01 | А61.05.100-01 | Заказать Заказать | Чека |
| 1 | А61.02.100 | Заказать Заказать | Винт |
| 2 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 3 | 70-3003032 | Заказать | Гайка |
| 4 | 50-4605076 | Заказать Заказать | Палец |
| 5 | 70-4605317 | Ограничитель | |
| 6 | 21А-1601150 | Пружина | |
| 7 | 50-4605027 | Заказать | Штифт |
| 8 | 54.38.619 | Кольцо | |
| 9 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 10 | ОСТ37.001.115-75 | Шайба 8Т | |
| 11 | 40-4605023-А2 | Шайба | |
| 12 | 80-4605021 | Заказать | Рычаг левый |
| 13 | 70-4605032 | Заказать | Втулка |
| 14 | 70-4605308-Б | Заказать | Втулка |
| 15 | 70-4605016-Б | Кронштейн | |
| 16 | 70-4605313 | Палец | |
| 17 | 70-4605024-А | Заказать | Рычаг поворотный |
| 18 | ГОСТ13940-88 | Кольцо 2В65 | |
| 19 | 50-4605069 | Заказать | Втулка |
| 20 | А61.07.002 | Пружина | |
| 21 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 22 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 23 | 70-4605240-А | Кронштейн | |
| 24 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 25 | 70-4605023 | Заказать Заказать Заказать | Вал поворотный |
| 26 | 80-4605022 | Заказать | Рычаг правый |
| 27 | 70-4605168 | Заказать | Серьга |
| 28 | А61.01.016-Б | Ось | |
| 29 | А61.01.400 | Заказать | Вилка |
| 30 | А61.01600 | Вал | |
| 31 | А61.01014 | Рукоятка | |
| 32 | А61.01.017 | Втулка | |
| 33 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 | |
| 34 | ГОСТ14229-93 | Штифт пружинный А8х45 | |
| 35 | А61.01004 | Палец | |
| 36 | А61.02.003 | Заказать | Контргайка |
| 37 | А61.03.002 | Кольцо | |
| 38 | А61.03.001-01 | Заказать | Палец диаметр 25 мм |
| 39 | А61.08.001-01 | Цепочка (9 звеньев) | |
| 40 | А61.02.100-04 | Заказать | Винт |
| 41 | А61.05.000 | Чека с кольцом | |
| 42 | А61.01.001 | Шестерня | |
| 43 | А61.01.005 | Заклепка | |
| 44 | А61.01.003 | Прокладка | |
| 45 | ГОСТ19853-74 | Масленка 1.1 Ц6хр | |
| 46 | A61.01.104 | Корпус | |
| 47 | А61.01.013 | Втулка | |
| 48 | А61.01.008 | Труба | |
| 49 | А61.01.011 | Колпак | |
| 50 | А61.01.009 | Ограничитель | |
| 51 | 70-4605100 | Заказать | Вилка |
| 52 | 50-4605086 | Заказать Заказать Заказать Заказать | Болт серьги |
| 53 | ГОСТ5919-70 | Гайка М10-6Н.6.019 | |
| 54 | 80-4605040 | Заказать Заказать | Тяга |
| 55 | 70-4605048-А | Заказать Заказать Заказать | Проушина |
| 56 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 57 | А61.04.002-01 | Заказать | Винт |
| 58 | ГОСТ5916-70 | Гайка М14х 1,5-6Н.6.019 | |
| 59 | А61.04.003 | Стяжка | |
| 60 | А61.04.002 | Заказать | Винт |
| 61 | А61.09.002 | Заказать | Серьга |
| 62 | 50-4605033-Б1 | Кронштейн | |
| 63 | Ф50-4605084 | Заказать Заказать | Палец |
| 64 | А61.07.001 | Заказать Заказать | Шплинт |
| 65 | А61.10.002 | Заказать | Палец |
| 66 | 50-4605079-Б | Шкворень | |
| 67 | А61.11.001 | Заказать Заказать | Вилка |
| 68 | 80-4605046 | Заказать | Поперечина |
| 69 | 80-4605040-01 | Заказать Заказать | Тяга |
| 70 | А61.05.004 | Кольцо | |
| 71 | А61.05.005 | Заказать | Чека |
| 72 | 50-4605049-Б | Заказать | Палец |
| 73 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 74 | 70-4605055 | Заказать Заказать Заказать Заказать | Тяга |
| 75 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 76 | 50-4605100-Б | Заказать Заказать | Вилка раскоса |
| 77 | А04.02.020 | Заказать Заказать | Гайка |
| 78 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 79 | 70-4605047 | Втулка | |
| 80 | 50-4605068-Б1 | Заказать Заказать | Втулка |
| 81 | 70-4605026 | Заказать Заказать Заказать Заказать | Ось |
| 82 | А6102001 | Стяжка | |
| 83 | 50-4605018-Б | Заказать | Втулка |
| 84 | ГОСТ5916-70 | Гайка М14х 1,5-6Н.6.019 | |
| 85 | 50-4605019 | Заказать | Болт |
| 86 | 70-4605050 | Заказать Заказать Заказать Заказать | Тяга |
| 87 | А6103102 | Рукоятка | |
| 88 | А6103101 | Труба | |
| 89 | А6102100-02 | Винт (левая резьба) | |
| 90 | А6110001-02 | Палец | |
| 91 | 70-4605330-Б | Заказать | Серьга |
| 92 | 70-4605302-Б | Заказать | Пружина |
| 93 | А6110001 | Палец | |
| 94 | 70-4605320 | Заказать | Болт |
| 95 | 70-4605036 | Заказать | Болт |
| 96 | ОСТ37.001.115-75 | Шайба 8Т | |
| 97 | 70-4605304-Б | Шайба | |
| 98 | 70-4605316 | Заказать | Гайка упорная |
| 99 | А6101006 | Болт | |
| 100 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 101 | ОСТ37.001.115-75 | Шайба 8Т | |
| 102 | А6101204 | Крышка | |
| 103 | А6101012 | Ограничитель | |
| 104 | А6101300 | Труба | |
| 105 | ГОСТ6874-75 | Подшипник 8109 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
