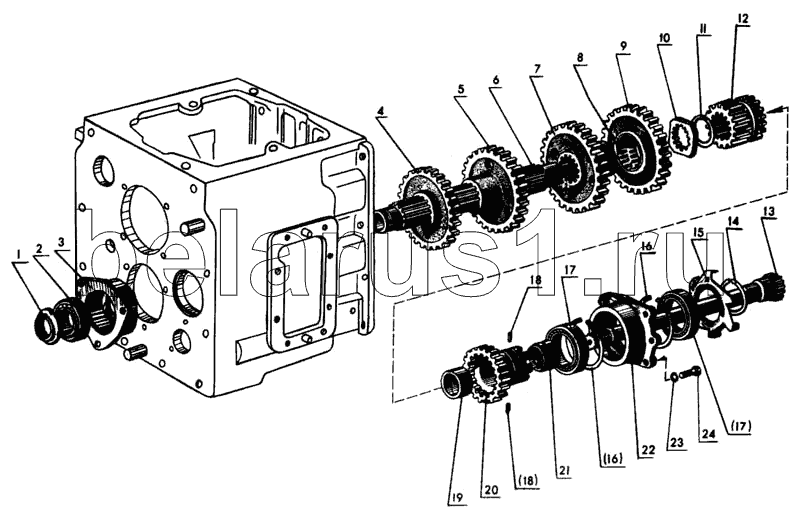

Каталог запасных частей к технике: МТЗ-80. Вал промежуточный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-1701200 | 50-1701200 | Гнездо подшипника с подшипником в сборе | |
| 50-1701190-А | 50-1701190-А | Шестерня II ступени редуктора в сборе | |
| 70-1701060 | 70-1701060 | Шестерня с подшипником и промежуточной шестерней в сборе | |
| 1 | 50-1701181 | Заказать Заказать Заказать Заказать | Гайка вала |
| 2 | Подшипник 60210 ГОСТ 7242-70 | Подшипник 60210 ГОСТ 7242-70 | |
| 3 | 50-1701184 | Заказать Заказать Заказать | Гнездо подшипника |
| 4 | 50-1701218 | Заказать Заказать | Шестерня V передачи и з. х. |
| 5 | 50-1701216 | Заказать Заказать | Шестерня IV передачи |
| 6 | 50-1701182 | Вал промежуточный | |
| 7 | 50-1701214 | Заказать Заказать | Шестерня III передачи |
| 8 | Подшипник ЗКК 72-82-45Е | Подшипник ЗКК 72-82-45Е | |
| 9 | Ф50-1701056-Б | Заказать | Шестерня промежуточная |
| 10 | 50-1701183 | Заказать | Шайба упорная |
| 11 | 50-1701187 | Заказать | Упор |
| 12 | 50-1701196 | Заказать Заказать | Шестерня I ступени редуктора |
| 13 | 50-1701185 | Заказать Заказать Заказать | Вал внутренний |
| 14 | Кольцо 2В75 ГОСТ 13940-68 | Кольцо 2В75 ГОСТ 13940-68 | |
| 15 | 50-1701401 | Заказать | Крыльчатка |
| 16 | Кольцо 2В115 ГОСТ 13941-68 | Кольцо 2В115 ГОСТ 13941-68 | |
| 17 | Подшипник 12115КМ ГОСТ 8328-75 | Подшипник 12115КМ ГОСТ 8328-75 | |
| 18 | Штифт 5Сзх10 ГОСТ 3128-70 | Штифт 5Сзх10 ГОСТ 3128-70 | |
| 19 | 70-1701402 | Заказать | Втулка |
| 20 | 50-1701198-А | Шестерня II ступени редуктора | |
| 21 | 50-1701191 | Заказать | Гнездо |
| 22 | 50-1701195 | Заказать Заказать Заказать | Стакан |
| 23 | Шайба 12 ОТ.65Г.06 ГОСТ 6402-70 | Шайба 12 ОТ.65Г.06 ГОСТ 6402-70 | |
| 24 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
