Каталог запасных частей к технике: МТЗ-80. Управление гидроузлами
1
2
3
3
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28

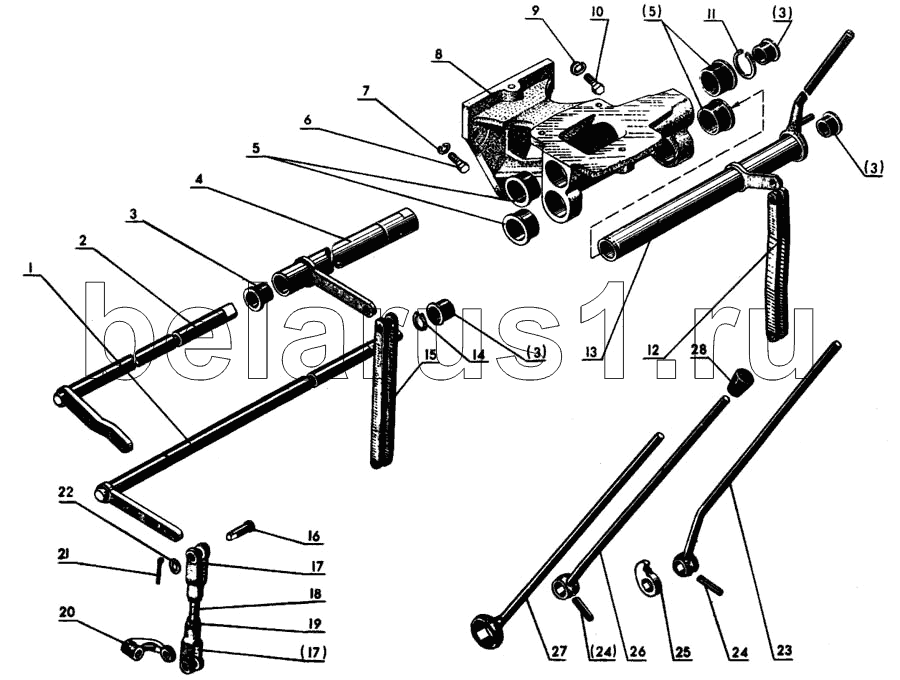

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-4607040 | 70-4607040 | Кронштейн в сборе | |
| 1 | 70-4607220 | Вал | |
| 2 | 70-4607250 | Вал | |
| 3 | 50-4607078-А | Заказать | Втулка |
| 4 | 70-4607240 | Вал | |
| 5 | 50-4607079-А1 | Заказать | Втулка |
| 6 | Болт М10-6gх30.88.35.019 ГОСТ 7795-70 | Болт М10-6gх30.88.35.019 ГОСТ 7795-70 | |
| 7 | Шайба 10ОТ ОСТ 37.001.115-75 | Шайба 10ОТ ОСТ 37.001.115-75 | |
| 8 | 70-4607017 | Кронштейн | |
| 9 | Шайба 12ОТ ОСТ 37.001.115-75 | Шайба 12ОТ ОСТ 37.001.115-75 | |
| 10 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | |
| 11 | Кольцо 2Б32 ГОСТ 13940-68 | Кольцо 2Б32 ГОСТ 13940-68 | |
| 12 | 70-4607108 | Тяга | |
| 13 | 70-4607230 | Вал | |
| 14 | Кольцо 2Б18 ГОСТ 13940-68 | Кольцо 2Б18 ГОСТ 13940-68 | |
| 15 | 70-4607087 | Тяга | |
| 16 | А61-030-А1 | Заказать | Палец |
| 17 | А20-213-А | Заказать | Вилка |
| 18 | 50-4607087 | Тяга | |
| 19 | Гайка М8.6Н.6.09 ГОСТ 5915-70 | Гайка М8.6Н.6.09 ГОСТ 5915-70 | |
| 20 | 50-4607086-А | Заказать | Рычаг |
| 21 | Шплинт 3,2х18-001 ГОСТ 397-66 | Шплинт 3,2х18-001 ГОСТ 397-66 | |
| 22 | 70-4607144 | Шайба | |
| 23 | 70-4607074 | Рычаг | |
| 24 | Штифт 8х30.65Г ГОСТ 14229-69 | Штифт 8х30.65Г ГОСТ 14229-69 | |
| 25 | 70-4607117 | Пластина | |
| 26 | 70-4607076 | Рычаг | |
| 27 | 70-4607077 | Рычаг | |
| 28 | А61.01.014 | Заказать | Рукоятка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
