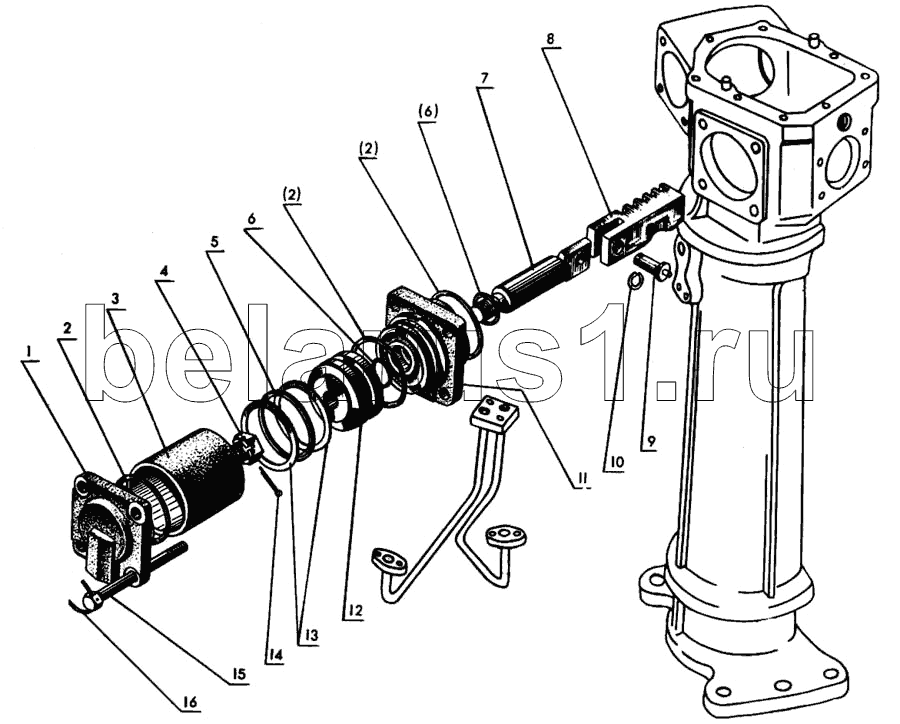

Каталог запасных частей к технике: МТЗ-80. Цилиндр гидроусилителя рулевого управления
1
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-3405015 | 50-3405015 | Заказать | Цилиндр в сборе |
| 70-3405010 | 70-3405010 | Цилиндр с рейкой в сборе | |
| 1 | 50-3405018 | Крышка | |
| 2 | Кольцо 085-090-30-1-4 ГОСТ 9833-73 | Кольцо 085-090-30-1-4 ГОСТ 9833-73 | |
| 3 | 50-3405019 | Корпус | |
| 4 | 50-3405049 | Заказать Заказать | Гайка |
| 5 | Ц96-1212043 | Кольцо | |
| 6 | Ц90-1212044-А | Кольцо | |
| 7 | 50-3405021 | Шток | |
| 8 | 70-3405022 | Заказать | Рейка |
| 9 | 50-3405033-А | Заказать | Палец |
| 10 | Кольцо 2Б18 ГОСТ 13940-68 | Кольцо 2Б18 ГОСТ 13940-68 | |
| 11 | 50-3405017 | Крышка | |
| 12 | Ц90-1212023-А | Поршень | |
| 13 | Ц90-1212042 | Прокладка | |
| 14 | Шплинт 4х40-001 ГОСТ 397-66 | Шплинт 4х40-001 ГОСТ 397-66 | |
| 15 | 50-3405043 | Болт | |
| 16 | Проволока 1.6-0-С ГОСТ 3282-74 | Проволока 1.6-0-С ГОСТ 3282-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
