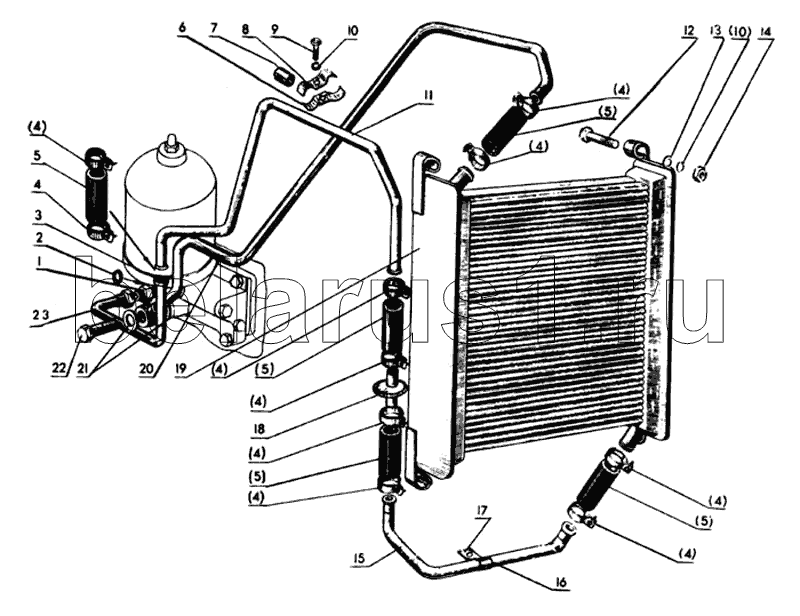

Каталог запасных частей к технике: МТЗ-80. Масляный радиатор
1
2
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1405100 | 70-1405100 | Маслопровод в сборе | |
| 1 | 70-1405089 | Заказать | Штуцер |
| 2 | А40/50-4616339 | Шайба | |
| 3 | 70-1405120 | Заказать | Маслопровод |
| 4 | ХС-21-П29 | Хомутик | |
| 5 | 70-1405013 | Заказать | Шланг |
| 6 | 70-3407146 | Планка | |
| 7 | 70-3506027 | Втулка | |
| 8 | 70-3407144 | Планка | |
| 9 | М8-6gх35.88.35.019 ГОСТ 7796-70 | Болт | |
| 10 | Шайба 8Н ГОСТ 6402-70 | Шайба 8Н ГОСТ 6402-70 | |
| 11 | 70-1405109 | Заказать | Маслопровод |
| 12 | Болт М8-6gх45.88.35.019 ГОСТ 7796-70 | Болт М8-6gх45.88.35.019 ГОСТ 7796-70 | |
| 13 | Шайба 8 ГОСТ 11371-78 | Шайба 8 ГОСТ 11371-78 | |
| 14 | Гайка М8.6Н.019 ГОСТ 5915-70 | Гайка М8.6Н.019 ГОСТ 5915-70 | |
| 15 | 70-1405117 | Маслопровод | |
| 16 | 70-1405011 | Трубка | |
| 17 | 70-1405112 | Хомутик | |
| 18 | 70-1405230 | Фильтр | |
| 19 | 70У-1405010 | Радиатор | |
| 20 | 70-1405110 | Заказать | Маслопровод |
| 21 | 40-4607038-А | Заказать | Шайба |
| 22 | 40-4607032 | Заказать | Болт |
| 23 | 70-1405120 | Заказать | Маслопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
