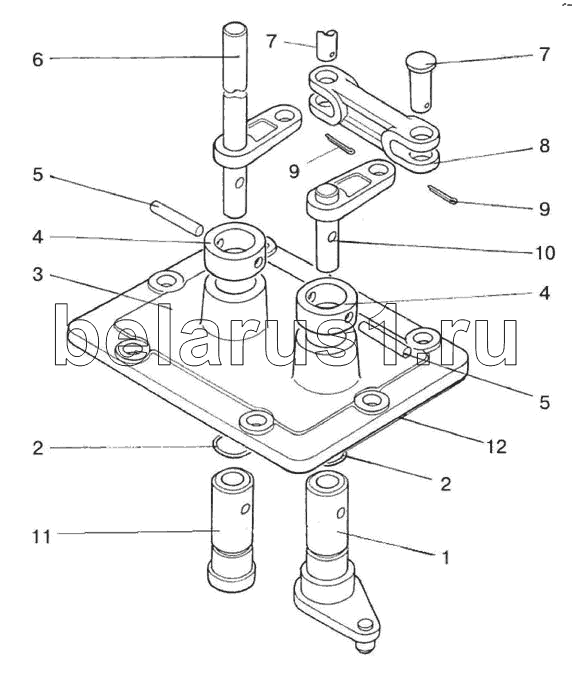

Каталог запасных частей к технике: МТЗ-570. Управление синхронизированным реверс-редуктором
1
2
2
3
4
4
5
5
6
7
7
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р70-1723010 | Р70-1723010 | Заказать | Крышка |
| Р70-1723065 | Р70-1723065 | Рычаг | |
| 1 | 74-1723140 | Заказать | Рычаг |
| 2 | 020-025-30-1-4 | Кольцо | |
| 3 | Р70-1723015 | Крышка | |
| 4 | 70-1723032 | Заказать | Втулка |
| 5 | 70-1723012 | Заказать | Штифт 6х36.88.016 |
| 6 | Р70-1723030 | Рычаг | |
| 7 | 10x28 | Палец | |
| 8 | Р70-1723013 | Планка | |
| 9 | 3,2x18.019 | Шплинт | |
| 10 | Р70-1723020 | Ось | |
| 11 | Р70-1723011 | Ось рычага | |
| 12 | 50-1601347 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
