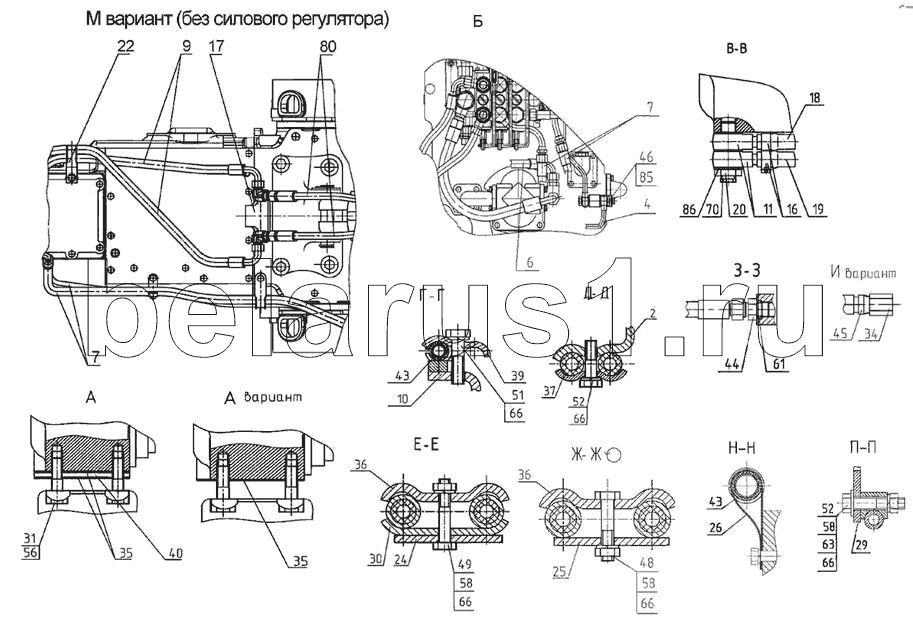

Каталог запасных частей к технике: МТЗ-570. Гидроагрегаты и арматура
Р90-4600010
4
6
7
9
10
11
11
16
16
17
18
19
20
20
22
24
25
29
30
31
34
35
35
36
36
39
40
43
43
43
44
45
46
48
49
51
52
52
56
58
58
58
61
66
66
66
66
66
70
80
85
85
86
86
86
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р90-4600010 | Р90-4600010 | Гидросистема | |
| НР10-4Мx0041А0 | НР10-4Мx0041А0 | Штекер | |
| М036.50Б.20 | М036.50Б.20 | Корпус | |
| 1 | Р85-4600015-01 | Корпус гидросистемы | |
| 3 | 1221-3407090 | Заказать | Маслопровод |
| 4 | 80-4607200 | Заказать | Труба |
| 5 | К1221-4607125 | Труба | |
| 6 | 680-4607140-06 | Заказать | Рукав высокого давления |
| 7 | 680-4607140-03 | Заказать | Рукав высокого давления |
| 8 | 680-4607140-05 | Заказать Заказать | Рукав высокого давления |
| 8 | 680-4607140-12 | Рукав | |
| 9 | 680-4607140-06 | Заказать | Рукав высокого давления |
| 10 | 70-4607270-А | Кронштейн | |
| 11 | С80-4607380 | Труба | |
| 11 | С80-4607380 | Труба | |
| 13 | НР10-3Мx0041А0 | Муфта | |
| 13 | М036.50Б.10 | Корпус левый | |
| 13 | НР10-3Мx0041А0 | Муфта | |
| 13 | М036.50Б.10 | Корпус левый | |
| 14 | Н.036.65.000-А2-06 | Клапан замедлительный | |
| 15 | Ц110x200-3 | Гидроцилиндр | |
| 15 | Ц100x200-3 | Цилиндр | |
| 16 | XС-21 | Хомут | |
| 16 | XС-21 | Хомут | |
| 17 | 80-4607050 | Заказать | Кронштейн |
| 18 | Д80-4607063 | Шланг | |
| 19 | К1221-4607011 | Шланг | |
| 20 | 80-4607455 | Заказать | Болт |
| 20 | Е1221-4607332 | Болт | |
| 21 | П80-4607013 | Хомут | |
| 22 | П80-4607013-01 | Хомут | |
| 23 | 530-4614029 | Заказать Заказать | Угольник |
| 24 | М80-4607014 | Кронштейн | |
| 25 | М80-4607017 | Кронштейн | |
| 27 | 70-4607178 | Кронштейн | |
| 29 | 85-4607431 | Кронштейн | |
| 30 | 70-4607156 | Планка | |
| 31 | 70-4607168 | Пластина | |
| 32 | 40-4607032 | Заказать | Болт |
| 34 | А50-4607302 | Заглушка | |
| 35 | 50-4608049 | Прокладка | |
| 36 | 40-4607029-А | Планка | |
| 39 | 70-4607161-А | Планка | |
| 40 | 70-4608072 | Пластина | |
| 43 | 70-3506027 | Втулка | |
| 43 | 70-3506027 | Втулка | |
| 44 | 70-1405089 | Заказать | Штуцер |
| 45 | Н.036.05.002 | Штуцер | |
| 46 | Д18-051 | Болт | |
| 48 | M8-6gx40.88.35.019 | Болт | |
| 49 | M8-6gx45.88.35.019 | Болт | |
| 50 | M8-6gx25.88.35.019 | Болт | |
| 51 | M8-6gx30.88.35.019 | Болт | |
| 52 | M8-6gx35.88.35.019 | Болт | |
| 53 | M10-6gx25.88.35.019 | Болт | |
| 54 | M10-6gx30.88.35.019 | Болт | |
| 55 | M12-6gx30.88.35.019 | Болт | |
| 56 | М14x1,5-6gx45.88.35.019 | Болт | |
| 58 | М8-6Н.6.019 | Гайка | |
| 59 | М10-6Н.6.019 | Гайка | |
| 61 | 017-022-30-1-4 | Кольцо | |
| 64 | С10.01.019 | Шайба | |
| 66 | 8Т | Шайба | |
| 67 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 68 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 70 | КГ1/4.А12.019 | Пробка | |
| 80 | Н.036.83.140 | Рукав высокого давления | |
| 85 | Д18-055-А | Заказать | Шайба |
| 85 | РМ14 | Шайба | |
| 86 | РМ1/2 | Шайба | |
| 86 | 40-4607038-А | Заказать | Шайба |
| 86 | РМ1/2 | Шайба | |
| 86 | 40-4607038-А | Заказать | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
