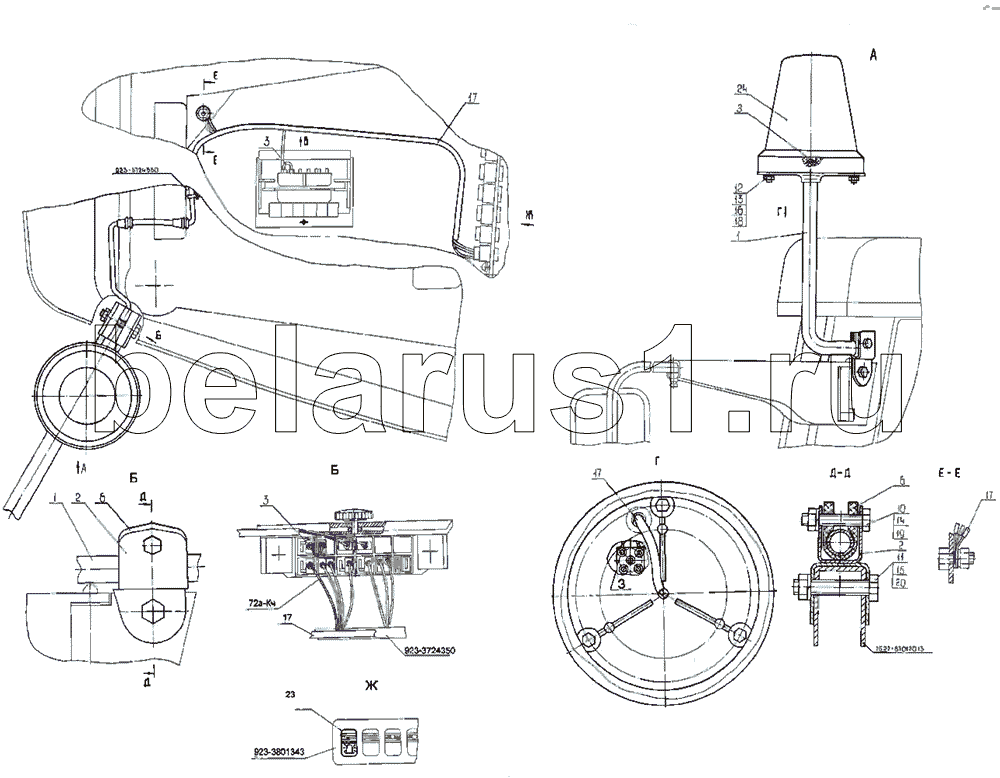

Каталог запасных частей к технике: МТЗ-2522. Установка маяка сигнального
923-3724350
923-3801343
1
1
2
2
3
3
6
6
10
11
12
13
14
15
16
17
17
17
17
18
19
20
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 923-3724350 | 923-3724350 | Жгут | |
| 923-3801343 | 923-3801343 | Табличка | |
| 1 | 2522-3738005 | Кронштейн | |
| 2 | 2522-3738025 | Кронштейн | |
| 3 | 80-3724410 | Провод | |
| 6 | А30.04.051 | Хомут | |
| 10 | M8-6gx45.88.35.019 | Болт | |
| 11 | M10-6gx55.88.35.019 | Болт | |
| 12 | M6-6gx25.88.35.019 | Винт | |
| 13 | М6-6Н.6.019 | Гайка | |
| 14 | М8-6Н.6.019 | Гайка | |
| 15 | М10-6Н.6.019 | Гайка | |
| 16 | С6.01.019 | Шайба | |
| 17 | 923-3724234 | Жгут | |
| 18 | 6Т | Шайба | |
| 19 | 8Т | Шайба | |
| 20 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 23 | ВК343М-01.88 | Выключатель | |
| 24 | МС-2-12-0 | Маяк сигнальный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
