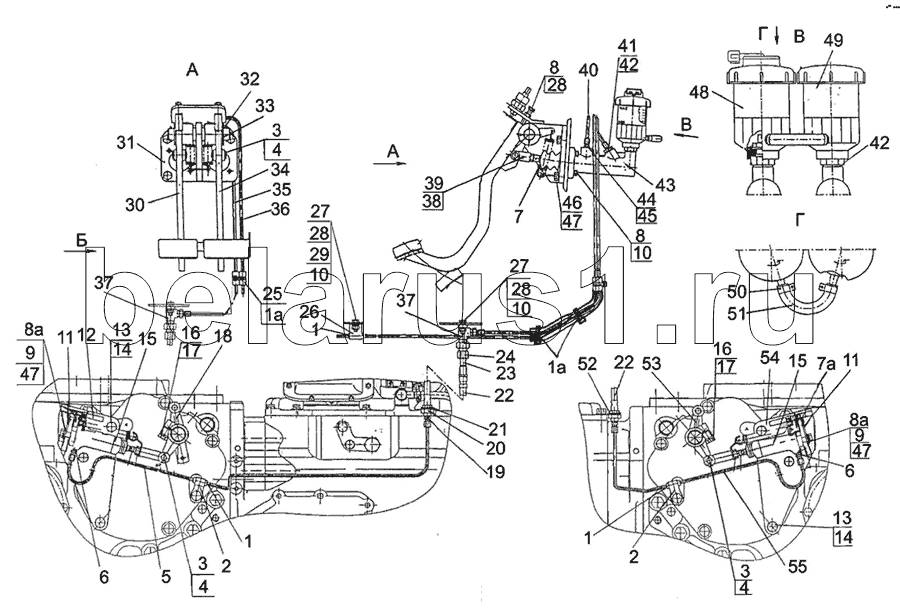

Каталог запасных частей к технике: МТЗ-2022. Управление тормозами
1
1
1
1а
1а
2
2
3
3
3
4
4
4
5
6
6
7
7а
8
8
8а
8а
9
9
10
10
10
11
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
22
23
24
25
26
27
27
28
28
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
42
43
44
45
46
47
47
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1522-2407317 | Трубка | |
| 1а | 1522-3503703 | Трубка | |
| 2 | 70-4802045 | Кляммер | |
| 3 | 3,2x18 | Шплинт | |
| 4 | 12x32 | Палец | |
| 5 | 2022-3503270 | Трубопровод | |
| 6 | 80-1701549 | Заказать | Штуцер |
| 7 | 70-4616033 | Пружина | |
| 7а | 50-1310158-Б | Пружина | |
| 8 | М8х35 | Болт | |
| 8а | М10x30 | Болт | |
| 9 | ШЧ10 | Шайба | |
| 10 | ШП8 | Шайба | |
| 11 | 923-1602116 | Ушко | |
| 12 | 2022-3503030-Б-01 | Кронштейн правый | |
| 13 | 2022-3502009-01 | Болт | |
| 14 | ШП14 | Шайба | |
| 15 | 822-1602550-Б-01 | Цилиндр рабочий | |
| 16 | М12x35 | Болт | |
| 17 | ШП12 | Шайба | |
| 18 | 2022-3502045 | Рычаг | |
| 19 | 2022-3503082 | Переходник | |
| 20 | М16х1,5 | Заказать Заказать | Гайка |
| 21 | ШЧ16 | Шайба | |
| 22 | 923-3503200-01 | Рукав гибкий тормозов тип IV | |
| 23 | 923-3503221 | Ниппель | |
| 24 | Д80-4607212 | Гайка | |
| 25 | 80-3723045 | Манжета | |
| 26 | 48-1104016 | Хомутик | |
| 27 | М8х25 | Болт | |
| 28 | М8 | Гайка | |
| 29 | ШЧ8 | Шайба | |
| 30 | 923-3503740 | Педаль левая | |
| 31 | 923-3503720 | Кронштейн | |
| 32 | 5x36 | Шплинт | |
| 33 | 50-3503071 | Шайба | |
| 34 | 923-3503730 | Педаль правая | |
| 35 | 1522-3503070 | Трубопровод | |
| 36 | 1522-3503080 | Трубопровод | |
| 37 | 822-3503105 | Угольник | |
| 38 | 822-3502203 | Заказать | Вилка |
| 39 | М10 | Гайка | |
| 40 | 822-3503100 | Трубопровод | |
| 41 | 822-3503083 | Штуцер | |
| 42 | Д18-055-А | Заказать | Шайба |
| 43 | «Carlisle» S73067386 | Цилиндр главный | |
| 44 | 822-3503084 | Штуцер | |
| 45 | 36-1104788 | Прокладка | |
| 46 | М10x25 | Болт | |
| 47 | ШП10 | Шайба | |
| 48 | 822-3503090-01 | Заказать | Бачок |
| 49 | 822-3503090 | Заказать Заказать | Бачок |
| 50 | 12-22 | Хомут | |
| 51 | 822-3503098 | Шланг | |
| 52 | 2022-3503261 | Пластина | |
| 53 | 2022-3502048 | Рычаг левый | |
| 54 | 2022-3503030-Б | Кронштейн левый | |
| 55 | 2022-3503280 | Заказать | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
