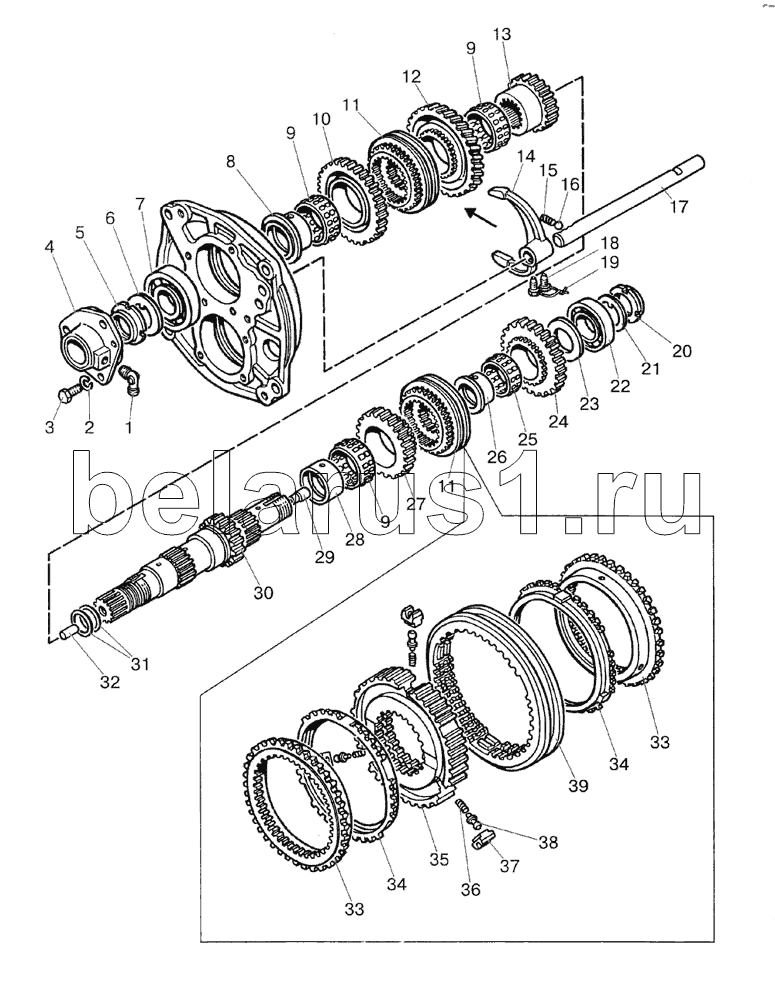

Каталог запасных частей к технике: МТЗ-1523. Вал первичный
1
2
3
4
5
6
7
8
9
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86-1802088 | Заказать | Угольник |
| 2 | ШП12 | Шайба | |
| 3 | М12х30 | Болт | |
| 4 | 1222-1701030 | Стакан | |
| 5 | 80-1701047 | Заказать | Гайка |
| 6 | 80-1701186 | Шайба | |
| 7 | 6311А | Подшипник | |
| 8 | 1222-1701043 | Втулка | |
| 9 | КК78х89х38Е | Подшипник | |
| 10 | 1222-1701052 | Шестерня | |
| 11 | GТ-С114 | Синхронизатор | |
| 12 | 1222К-1701054 | Шестерня | |
| 13 | 1222-1701044 | Шестерня | |
| 14 | 1222-1702088 | Вилка | |
| 15 | 50-1702148-А | Заказать | Пружина фиксатора |
| 16 | 10.0-60 | Шарик | |
| 17 | 1222-1702082-Б | Поводок | |
| 18 | 220-1702061 | Болт | |
| 19 | 1.6-0-С | Проволока L=400мм | |
| 20 | 80-1701045 | Заказать Заказать | Гайка |
| 21 | 80-1701056 | Заказать | Шайба |
| 22 | 309К | Подшипник | |
| 23 | 1222-1701049 | Шайба | |
| 24 | 1222-1701048 | Шестерня | |
| 25 | 664913Е | Подшипник | |
| 26 | 1222-1701047 | Заказать | Втулка |
| 27 | 1222-1701042 | Шестерня | |
| 28 | 1222-1701046 | Втулка | |
| 29 | 80-1701053 | Заказать | Дроссель |
| 30 | 1222-1701032 | Вал | |
| 31 | 1221-1802333 | Кольцо | |
| 32 | Д01-015 | Заказать | Штифт установочный |
| 33 | С1-Д114-004 | Кольцо коническое | |
| 34 | С1-Д114-010 | Кольцо блокировочное | |
| 35 | С1-Д114-006 | Каретка | |
| 36 | С1-Д114-003 | Пружина | |
| 37 | С1-Д114-002 | Толкатель | |
| 38 | С1-Д114-001 | Фиксатор | |
| 39 | С1-Д114-005 | Муфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
