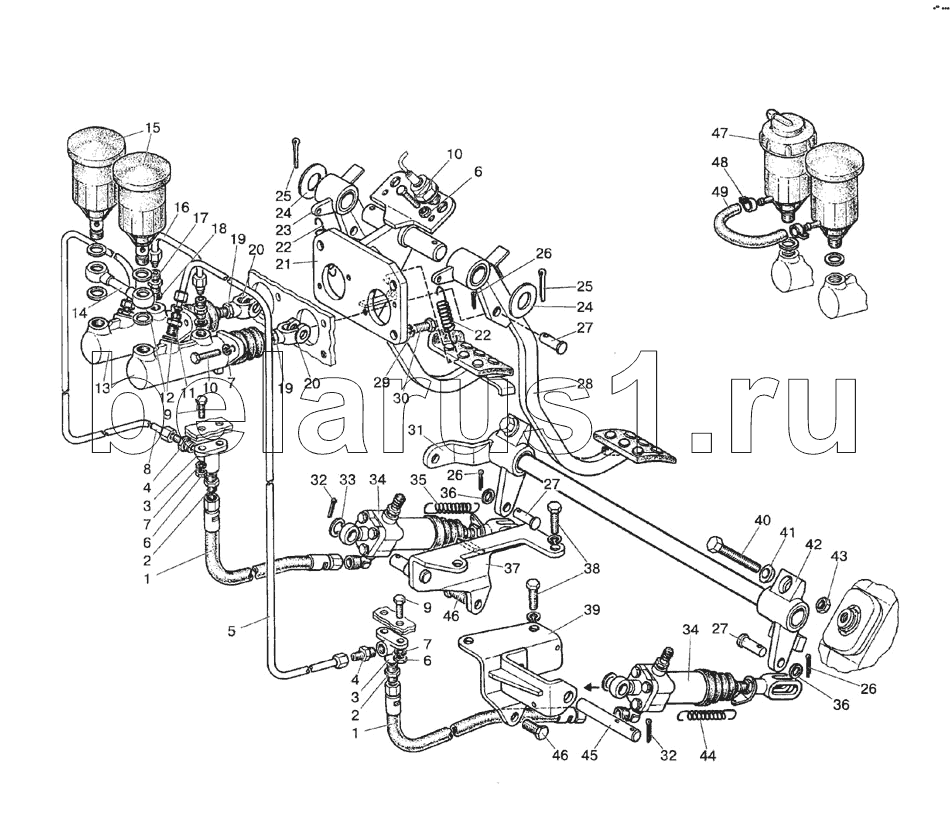

Каталог запасных частей к технике: МТЗ-1523. Управление тормозами
1
1
2
2
3
3
4
4
5
6
6
6
7
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
22
23
24
24
25
25
26
26
26
27
27
27
28
29
30
31
32
32
33
34
34
35
36
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 952-3407100-12 | Рукав высокого давления | |
| 2 | 822-3503155 | Штуцер | |
| 3 | 822-3503105 | Угольник | |
| 4 | 822-3503701 | Штуцер | |
| 5 | 1522-3503080 | Трубопровод | |
| 6 | М8 | Гайка | |
| 7 | ШП8 | Шайба | |
| 8 | 1522-3503070 | Трубопровод | |
| 9 | М8х25 | Болт | |
| 10 | М8х35 | Болт | |
| 11 | 822-3503083 | Штуцер | |
| 12 | Д18-055А | Кольцо | |
| 13 | «Girling»73067196 | Цилиндр главный "Girting" | |
| 14 | 822-3503095 | Трубопровод | |
| 15 | 822-3503090 | Заказать Заказать | Бачок |
| 16 | 822-3503100 | Трубопровод | |
| 17 | 822-3503084 | Штуцер | |
| 18 | 36-1104788 | Прокладка | |
| 19 | М10 | Гайка | |
| 20 | 822-3502203 | Заказать | Вилка |
| 21 | 822-3503720 | Кронштейн | |
| 22 | 70-4616033 | Пружина | |
| 23 | 1522-3503730-01 | Педаль правая | |
| 24 | 50-3503071 | Шайба | |
| 25 | 5х36 | Шплинт | |
| 26 | 3,2х18 | Шплинт | |
| 27 | 12х32 | Палец | |
| 28 | 1522-3503740-01 | Педаль левая | |
| 29 | ШП10 | Шайба | |
| 30 | М10х25 | Болт | |
| 31 | 1522-3503045 | Рычаг правый | |
| 32 | 4х22 | Шплинт | |
| 33 | ШЧ16 | Шайба | |
| 34 | 1522-3503550 | Цилиндр рабочий | |
| 35 | 822-3503702 | Пружина | |
| 36 | ШЧ12 | Шайба | |
| 37 | 1522-3503030 | Кронштейн правый | |
| 38 | М10х35 | Болт | |
| 39 | 1522-3503040 | Кронштейн левый | |
| 40 | 70-3503019 | Заказать | Болт |
| 41 | 70-3503018 | Заказать | Шайба |
| 42 | 1522-3503025 | Рычаг левый | |
| 43 | М12х1,25 | Гайка | |
| 44 | 50-1605152 | Заказать | Пружина |
| 45 | 1522-3503013 | Ось | |
| 46 | М12х30 | Болт | |
| 47 | 822-3503090-01 | Заказать | Бачок |
| 48 | «Nоrmа»12х20 | Хомут | |
| 49 | 822-3503098 | Шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
