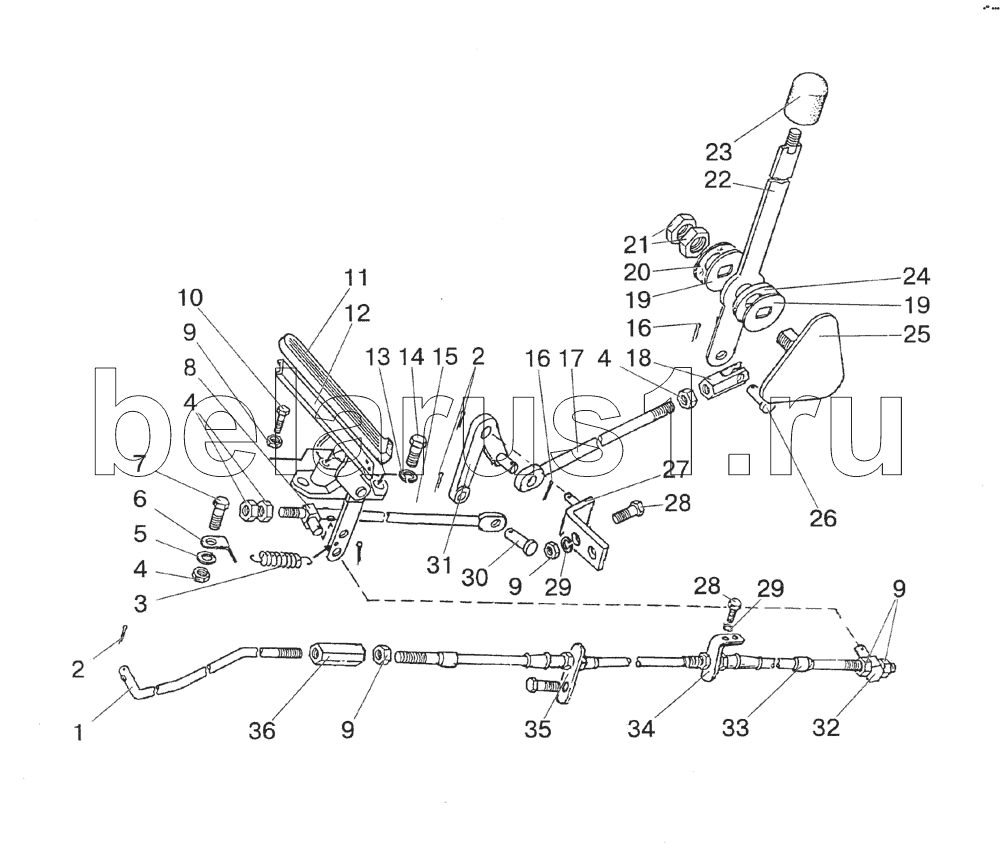

Каталог запасных частей к технике: МТЗ-1523. Управление подачей топлива
1
2
2
3
4
4
4
5
6
7
8
9
9
9
9
10
11
12
13
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1522-1108320 | 1522-1108320 | Тяга | |
| 1 | 1522-1108541 | Тяга | |
| 2 | 3,2х18 | Шплинт | |
| 3 | 70-4803019 | Заказать | Пружина |
| 4 | М8 | Гайка | |
| 5 | ШП8 | Шайба | |
| 6 | 80В-1108341 | Кронштейн | |
| 7 | М8х20 | Болт | |
| 8 | 1522-1108317 | Бонка | |
| 9 | М6 | Гайка | |
| 10 | М6х30 | Болт | |
| 11 | А13.36.001 | Заказать | Чехол |
| 12 | 80В-1108510 | Педаль | |
| 13 | ШП10 | Шайба | |
| 14 | М10х25 | Болт | |
| 15 | 1522-1108537 | Тяга | |
| 16 | 2х12 | Шплинт | |
| 17 | 1522-1108326-А | Тяга | |
| 18 | 80В-1108542 | Наконечник тяги | |
| 19 | 80-1108028 | Заказать | Шайба |
| 20 | 80В-1108347 | Заказать | Пружина тарельчатая |
| 21 | М14х1,5 | Гайка | |
| 22 | 1522-1108350 | Рукоятка | |
| 23 | А13.11.000-01 | Рукоятка | |
| 24 | 80-1108178 | Шайба фрикционная | |
| 25 | 1522-1108105 | Кронштейн | |
| 26 | 70-1601109-01 | Заказать | Палец |
| 27 | 1522-1108410 | Кронштейн | |
| 28 | М6х16 | Винт | |
| 29 | ШП6 | Шайба | |
| 30 | 8х25 | Штифт | |
| 31 | 80-1108045 | Рычаг | |
| 32 | 600-1108017 | Заказать | Бонка |
| 33 | 80В-1108300 | Трос | |
| 34 | 821-1108504 | Кронштейн | |
| 35 | 1522-1108053 | Кронштейн | |
| 36 | 1522-1108033 | Заказать | Муфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
