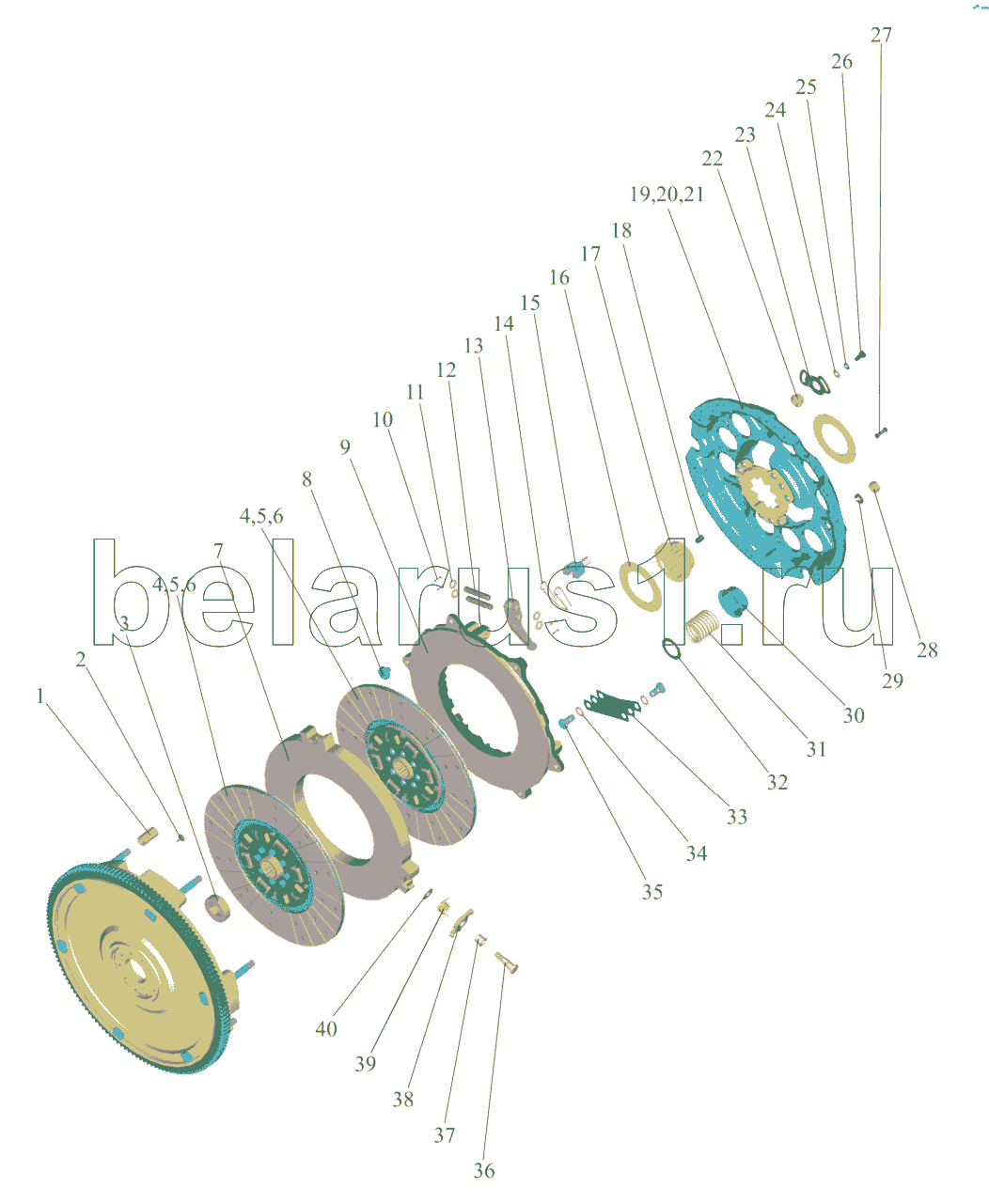

Каталог запасных частей к технике: МТЗ-1523. Установка сцепления 260.1-1005009
/11.gif)
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 260.1-1005009 | 260.1-1005009 | Установка сцепления | |
| 85-1601090-B | 85-1601090-B | Диск сцепления | |
| 1 | 70-1601074 | Заказать | Втулка |
| 2 | 142-1601316 | Заказать | Сухарь |
| 3 | 180205K1C17 | Подшипник | |
| 4 | 85-1601130-01 | Заказать | Диск ведомый (с безасбестовыми накладками) |
| 5 | 70-1601138-01 | Накладка фрикционная | |
| 6 | Заклепка2-4х8.32 | Заклепка | |
| 7 | 1520-1601085 | Заказать | Диск средний в сборе |
| 7 | 1520-1601092 | Заказать | Диск средний |
| 8 | 1520-1601123 | Упор | |
| 9 | 85-1601093-Б | Диск нажимной | |
| 10 | Шплинт3,2x18.019 | Шплинт | |
| 11 | 85-1601108 | Шайба | |
| 12 | 85-1601096 | Заказать | Палец |
| 13 | 85-1601094 | Заказать Заказать | Рычаг отжимной |
| 14 | 85-1601083 | Заказать | Пружина |
| 15 | 85-1601097 | Заказать | Вилка |
| 16 | 1522-1601062 | Шайба | |
| 17 | 70-1601053 | Заказать | Втулка |
| 18 | 70-1601091 | Демпфер | |
| 19 | Заклепка8x22.01 | Заклепка | |
| 20 | 1522-1601051 | Ступица | |
| 21 | 1522-1601120 | Заказать | Диск опорный |
| 21 | 1522-1601125 | Диск опорный | |
| 22 | 85-1601109-A | Гайка регулировочная | |
| 23 | 85-1601086 | Шайба стопорная | |
| 24 | ШайбаC8.01.019 | Шайба C 8.01.019 | |
| 25 | Шайба8Т | Шайба 8Т | |
| 26 | БолтМ8-6gх16.88.35.019 | Болт | |
| 27 | Заклепка6х30.01 | Заклепка 6х30.01 | |
| 28 | ГайкаМ12х1,25-6Н.6.019 | Гайка М12х1,25-6Н.6.019 | |
| 29 | Шайба12.ОТ | Шайба | |
| 30 | 85-1601072-Б | Стакан | |
| 31 | 85-1601115 | Пружина | |
| 32 | 85-1601118-Б | Шайба изолирующая | |
| 33 | 85-1601124 | Заказать | Пластина |
| 34 | 85-1601121 | Шайба | |
| 35 | 85-1601126 | Заказать | Болт |
| 36 | 142-1601306 | Заказать | Ось отжимного рычага |
| 37 | 142-1601088 | Заказать | Втулка |
| 38 | 142-1601087-Б | Заказать | Рычаг отжимной |
| 39 | 142-1601314-Б | Пружина | |
| 40 | 142-1601089 | Заказать | Шайба стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
