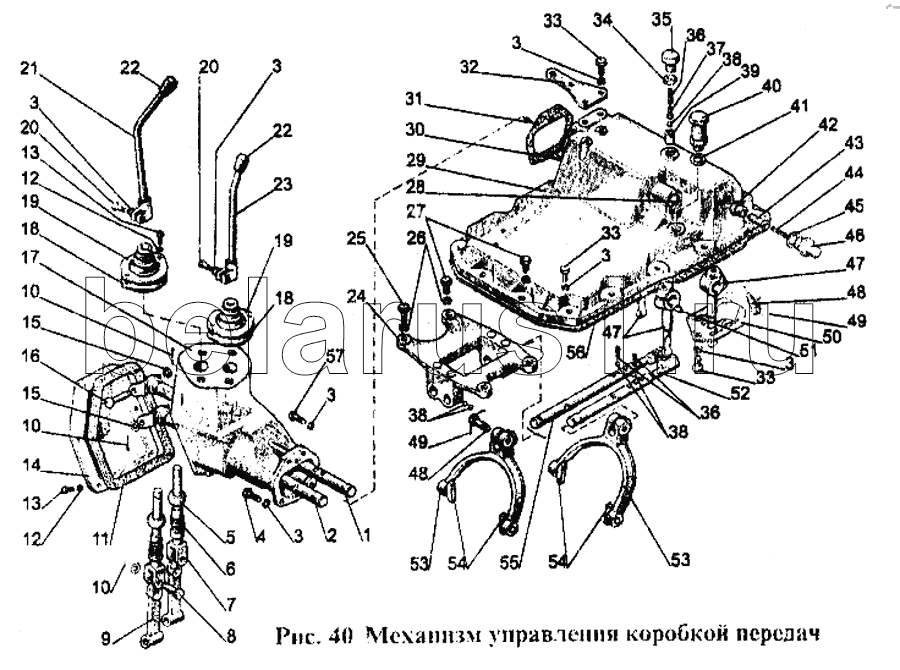

Каталог запасных частей к технике: МТЗ-1221. Механизм управления коробкой передач
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
10
10
10
10
10
10
10
11
12
12
12
12
13
13
13
13
14
15
15
15
15
16
17
18
18
18
18
19
19
19
19
20
20
20
20
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
33
33
33
33
33
33
34
35
36
36
36
36
37
38
38
38
38
38
38
38
39
40
41
42
43
44
45
46
47
47
47
47
48
48
48
48
49
49
49
49
50
51
52
53
53
53
53
54
54
54
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80S-1702090-В | 80S-1702090-В | Вилка с сухарем в сборе | |
| 80S-1702080 | 80S-1702080 | Корпус в сборе | |
| 80S-1702010 | 80S-1702010 | Механизм управления в сборе | |
| 80S-1702300 | 80S-1702300 | Ограничитель в сборе | |
| 1 | 80S-1702070 | Вал | |
| 2 | 80S-1702060 | Вал | |
| 3 | SНР10 | Шайба | |
| 4 | М10х35 | Болт | |
| 5 | 142-1702032 | Заказать | Сфера |
| 6 | 77-37-117 | Пружина | |
| 7 | 80S-1702074 | Вилка | |
| 8 | 12х32 | Палец | |
| 9 | 80S-1702073 | Рычаг | |
| 10 | 3,2х18 | Шплинт | |
| 11 | 80-1702068 | Прокладка | |
| 12 | SНР6 | Шайба | |
| 13 | М6х20 | Винт | |
| 14 | 80-1702067 | Крышка | |
| 15 | SНСН12 | Шайба | |
| 16 | 12х55 | Палец | |
| 17 | 80-1702078 | Корпус | |
| 18 | 55-47-569-А | Чехол | |
| 19 | 80S-1702075 | Шайба | |
| 20 | М10х30 | Болт | |
| 21 | 75-1702600 | Рычаг | |
| 22 | 70-1702125 | Заказать | Рукоятка |
| 23 | 75-1702500 | Рычаг | |
| 24 | 80S-1702081 | Корпус | |
| 25 | М12х35 | Болт | |
| 26 | SНР12 | Шайба | |
| 27 | 50-1702092 | Заказать | Болт призонный М12х42 |
| 28 | 28-005 | Заглушка | |
| 29 | 1221-1702025-01 | Крышка | |
| 30 | 8х16 | Штифт | |
| 31 | 80S-1702066 | Прокладка | |
| 32 | 85-3503046 | Кронштейн | |
| 33 | М10х25 | Болт | |
| 34 | М16 | Гайка | |
| 35 | 70-1703204 | Заказать | Болт |
| 36 | 50-1702148-А | Заказать | Пружина фиксатора |
| 37 | 80-1704039 | Заказать | Направляющая |
| 38 | 9,922-100 | Шарик | |
| 39 | 70-1703013 | Втулка | |
| 40 | 85-1702270 | Заказать | Сапун |
| 41 | V50-3522023 | Прокладка | |
| 42 | 80S-1702301 | Втулка | |
| 43 | 80S-1702303 | Фиксатор | |
| 44 | 80-1737113 | Пружина | |
| 45 | 80-1702098 | Шайба | |
| 46 | 80S-1702302 | Корпус | |
| 47 | 80-1702055 | Рычаг | |
| 48 | 80-1702108 | Заказать | Болт |
| 49 | 1,6-О-S | Проволока | |
| 50 | 75-1702052 | Кулиса | |
| 51 | 6х10 | Заклепка | |
| 52 | 80S-1702083 | Поводок | |
| 53 | 80S-1702091-В | Вилка | |
| 54 | 80S-1702092 | Сухарь | |
| 55 | 80S-1702082 | Поводок | |
| 56 | 80-1702026 | Прокладка | |
| 57 | М10х40 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
