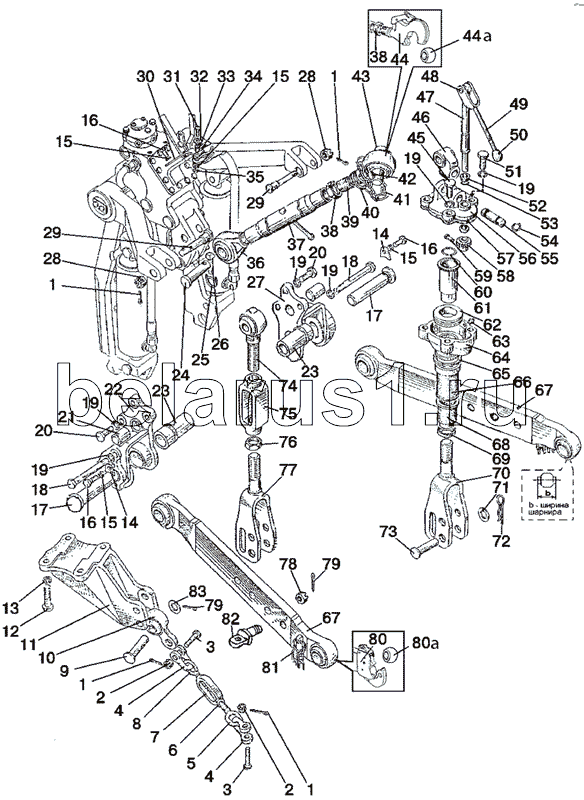

Каталог запасных частей к технике: МТЗ-1021.3. Механизм задней навески
1
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
14
15
15
15
15
16
16
16
17
17
18
18
19
19
19
19
19
19
20
20
21
22
23
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
67
67
67
68
69
70
71
72
73
74
75
76
77
78
79
79
80
80
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| К1220-4605510-01 | К1220-4605510-01 | Заднее навесное устройство | |
| 80-4605691 | 80-4605691 | Шарнир | |
| 1220-4605612-01 | 1220-4605612-01 | Заказать | Раскос винтовой |
| А61.03.200-01 | А61.03.200-01 | Заказать | Винт |
| А61.03.200 | А61.03.200 | Заказать | Винт в сборе |
| 1220-4605670 | 1220-4605670 | Кронштейн | |
| 1220-4605610-01 | 1220-4605610-01 | Заказать | Раскос регулируемый |
| 80-4605693 | 80-4605693 | Шарнир | |
| А61.03.000-01 | А61.03.000-01 | Тяга верхняя | |
| А61.03.000 | А61.03.000 | Заказать Заказать Заказать | Тяга в сборе |
| 1223-4605530-04 | 1223-4605530-04 | Заказать | Тяга |
| 1220-4605120 | 1220-4605120 | Заказать Заказать | Стяжка |
| К1220-4605510-02 | К1220-4605510-02 | Заднее навесное устройство | |
| 1 | 4x36 | Шплинт | |
| 2 | М16 | Гайка | |
| 3 | 1220-4605104 | Заказать | Болт |
| 4 | 1220-4605107 | Заказать | Серьга |
| 5 | 1220-4605102 | Заказать | Винт |
| 6 | М24 | Гайка | |
| 7 | 1220-4605103 | Стяжка | |
| 8 | 1220-4605102-01 | Заказать | Винт |
| 9 | Ф50-4605084 | Заказать Заказать | Палец |
| 10 | 1220-4605105 | Серьга | |
| 11 | 1220-4605091-Б1 | Заказать | Кронштейн правый |
| 11 | 1220-4605091-Б1-01 | Заказать | Кронштейн левый |
| 12 | 680-2707024 | Заказать | Болт |
| 13 | ШП20 | Шайба | |
| 14 | 1220-4605504 | Пластина | |
| 15 | ШП 12 | Шайба | |
| 16 | М12x25 | Болт | |
| 17 | 1220-4605503 | Заказать | Палец |
| 18 | 80-2800016-01 | Болт | |
| 19 | ШП 16 | Шайба | |
| 20 | 1220-4605506 | Заказать | Болт |
| 21 | 1220-4605507 | Штифт | |
| 22 | 1220-4605501-01 | Заказать | Кронштейн левый |
| 23 | 1220-4605502 | Заказать | Втулка |
| 24 | А61.10.001-02 | Заказать | Палец |
| 25 | А61.05.004 | Кольцо | |
| 26 | А61.05.005 | Заказать | Чека |
| 27 | 1220-4605501 | Кронштейн правый | |
| 28 | М20х1,5 | Гайка | |
| 29 | 142-4605076 | Заказать | Палец |
| 30 | 1220-4605675 | Кронштейн | |
| 31 | М12x35 | Болт | |
| 32 | ШЧ 12 | Шайба | |
| 33 | 50-4605069 | Заказать | Втулка |
| 34 | А61.07.002 | Пружина | |
| 35 | М12 | Гайка | |
| 36 | А61.02.100-02 | Заказать | Винт |
| 37 | А61.03.100 | Труба | |
| 38 | А61.02.003 | Заказать | Контргайка |
| 39 | А61.02.100-05 | Заказать | Винт диаметр 25 |
| 39 | А61.02.100-04 | Заказать | Винт |
| 40 | А61.03.002 | Кольцо | |
| 41 | А61.08.001-03 | Цепочка | |
| 42 | А61.05.100-05 | Чека | |
| 43 | А61.02.001-01 | Палец | |
| 43 | А61.02.001 -02 | Палец | |
| 44 | 80-4605685 | Захват | |
| 45 | М16x40 | Болт | |
| 46 | 1220-4605668-Б | Серьга | |
| 47 | А61.01.600 | Заказать | Вал |
| 48 | А61.01.016-Б | Ось | |
| 49 | А61.01.400 | Заказать | Вилка |
| 50 | А61.01.014 | Заказать | Рукоятка |
| 51 | 142-4605408 | Болт | |
| 52 | А61.01.017 | Втулка | |
| 53 | 016-021-30-2-4 | Кольцо | |
| 54 | 142-4605031 | Кольцо | |
| 55 | 142-4605404-Б | Заказать | Палец |
| 56 | 142-4605418-Б | Крышка | |
| 57 | 142-4605421 | Прокладка | |
| 58 | 142-4605413 | Шестерня | |
| 59 | А61.01.005 | Заклепка | |
| 60 | 142-4605403 | Ограничитель | |
| 61 | 142-4605425 | Труба | |
| 62 | 8110 | Шарикоподшипник ГОСТ 6874-75 | |
| 63 | 1.3.Ц6.хр | Масленка | |
| 64 | 142-4605415 | Корпус | |
| 65 | 142-4605402 | Втулка | |
| 66 | 142-4605407 | Труба | |
| 67 | 80-4605690 | Тяга верхняя | |
| 67 | 1220-4605530-06 | Тяга без цепочки | |
| 67 | 1220-4605530-04 | Тяга без цепочки | |
| 68 | 142-4605408 | Болт | |
| 69 | 142-4605401 | Ограждение | |
| 70 | 1220-4605615 | Заказать | Вилка |
| 71 | 50-3503071 | Шайба | |
| 72 | А61.07.001 | Заказать Заказать | Шплинт |
| 73 | 1220-4605084-01 | Палец | |
| 74 | 1220-4605075 | Заказать | Винт |
| 75 | 1220-4605422 | Стяжка | |
| 76 | 1220-4605424 | Контргайка | |
| 77 | 1220-4605620-Б | Заказать | Вилка |
| 78 | 70-4605316 | Заказать | Гайка упорная |
| 79 | 5x36 | Шплинт | |
| 80 | 1220-4605635-04 | Тяга левая без цепочки | |
| 80 | 1220-4605630-04 | Тяга правая без цепочки | |
| 81 | А61.05.100 | Чека 9 звеньев | |
| 82 | 1220-4605108 | Заказать Заказать Заказать | Проушина |
| 83 | ШЧ 16 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
