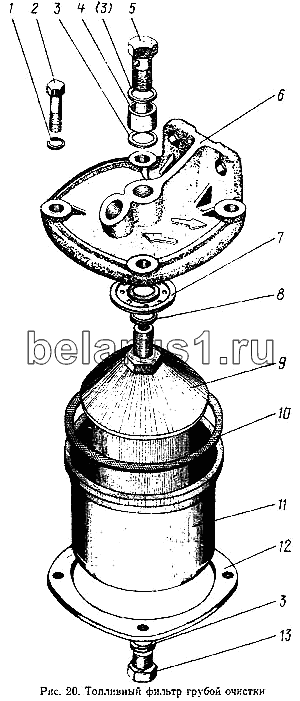

Каталог запасных частей к технике: МТЗ-100. Фильтр топливный грубой очистки
3
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А23.10.000-01 | А23.10.000-01 | Фильтр-отстойник в сборе | |
| 1 | ШП8 | Шайба | |
| 2 | М8х35 | Болт | |
| 3 | А23.10.002 | Кольцо | |
| 4 | А23.10.003 | Втулка | |
| 5 | А12.01.003-03 | Заказать | Болт |
| 6 | А23.16.000-05 | Корпус | |
| 7 | А23.11.002 | Распределитель | |
| 8 | ШП14 | Шайба | |
| 9 | А23.11.100 | Фильтрующий элемент | |
| 10 | А65.01.002 | Прокладка | |
| 11 | А23.12.000-05 | Стакан | |
| 12 | А65.01.003 | Кольцо нажимное | |
| 13 | А23.10.006 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
