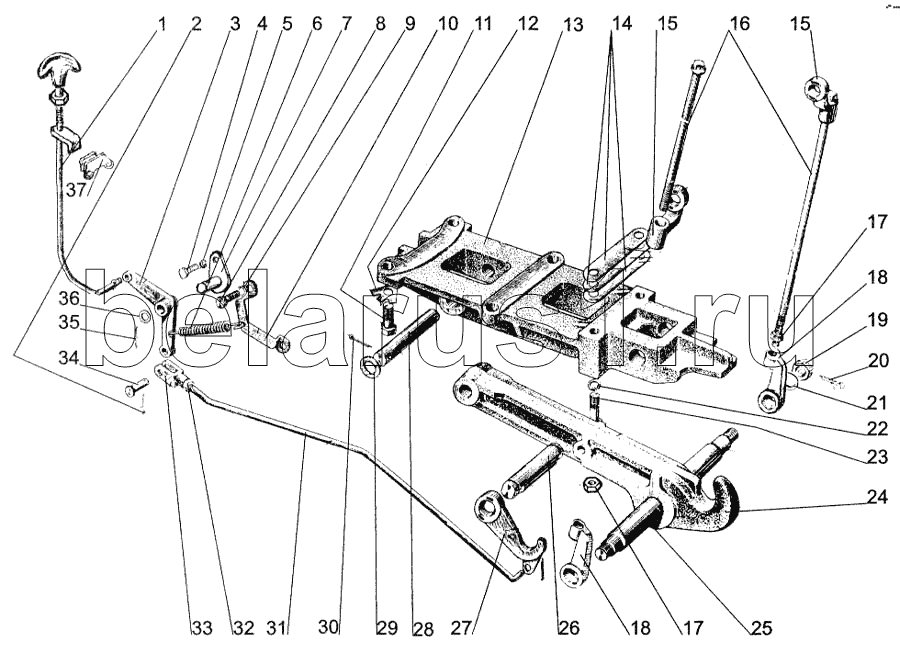

Каталог запасных частей к технике: МТЗ-1005. Крюк прицепной гидрофицированный
85-2807010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-2807010 | 85-2807010 | Крюк прицепной в сборе | |
| 1 | 85-2807085-В | Рукоятка с фиксатором | |
| 2 | 3,2х18 | Шплинт | |
| 3 | 70-2807079 | Рычаг | |
| 4 | М10х20 | Болт | |
| 5 | ШП10 | Шайба | |
| 6 | 50-1005152 | Пружина | |
| 7 | 70-1602120 | Фланец оси | |
| 8 | М16х50 | Болт | |
| 9 | ШП16 | Шайба | |
| 10 | 70-2807081 | Заказать | Кронштейн |
| 11 | 40-3104021 | Заказать Заказать Заказать | Болт |
| 12 | 70-2807044 | Шайба | |
| 13 | 80-2807014 | Кронштейн | |
| 14 | 70-2807039 | Пластина 1,0 мм | |
| 14 | 70-2807039-01 | Пластина 0,5 мм | |
| 14 | 70-2807039-02 | Пластина 0,2 мм | |
| 15 | 70-2807051 | Серьга | |
| 16 | 70-2807052-Б-01 | Винт тяги | |
| 17 | 40-3405062 | Заказать | Гайка |
| 18 | 70-2807053-Б | Гайка тяги | |
| 19 | М20х1,5 | Гайка | |
| 20 | 4х36 | Шплинт | |
| 21 | ШЧ20 | Шайба | |
| 22 | ШП18 | Шайба | |
| 23 | 80-2807026 | Болт | |
| 24 | 80-2807011 | Крюк | |
| 24 | 80-2807070 | Крюк с осью в сборе | |
| 25 | 50-2807016 | Ось крюка | |
| 26 | 70-2807047 | Ось | |
| 27 | 80-2807077 | Захват | |
| 28 | 50-2807013-В | Ось | |
| 29 | 36-3503018 | Шайба | |
| 30 | 6,3х36 | Шплинт | |
| 31 | 80-2807040 | Тяга | |
| 31 | 70-2807043-Б | Тяга | |
| 32 | М12х1,25 | Гайка | |
| 33 | 50-3502203 | Заказать | Вилка |
| 34 | 12х32 | Палец | |
| 35 | 3,2х25 | Шплинт | |
| 36 | ШЧ16 | Шайба | |
| 37 | 85-2807092 | Заказать | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
