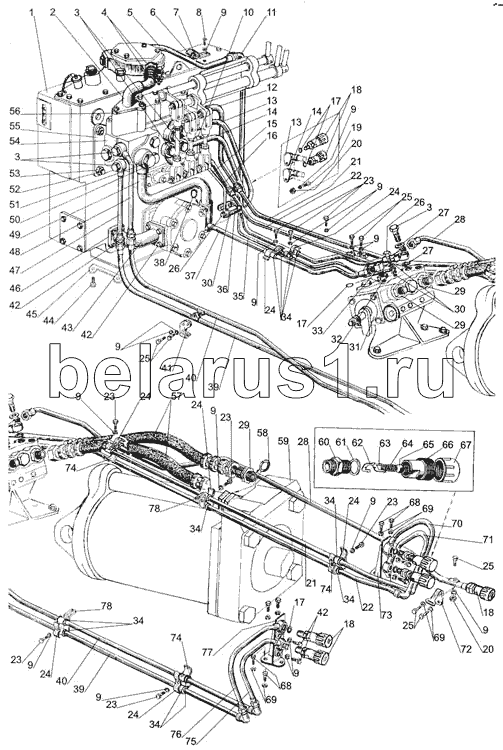

Каталог запасных частей к технике: МТЗ-1005. Гидроагрегаты и арматура
РС-213 МИТА
1
1
2
3
3
3
4
5
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
12
13
13
14
14
15
16
17
17
17
18
18
18
19
20
20
21
21
22
22
23
23
23
23
23
23
24
24
24
24
24
24
24
25
25
25
25
26
26
27
27
28
28
29
29
29
30
30
31
32
33
34
34
34
34
34
34
35
36
37
38
39
39
40
40
41
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
69
69
70
71
72
73
74
74
74
75
76
77
78
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РС-213 МИТА | РС-213 МИТА | Гидрораспределитель | |
| 1 | 85-4600015 | Корпус гидросистемы | |
| 1 | 85-4608010 | Корпус гидросистемы | |
| 2 | 85-4607425 | Заказать | Угольник |
| 3 | 40-4607032 | Заказать | Болт |
| 4 | ХС-31 | Хомут | |
| 5 | 85-4607010 | Труба | |
| 6 | 85-4607429 | Кронштейн | |
| 7 | 50-1111102 | Прокладка | |
| 8 | М8х20 | Болт | |
| 9 | ШП8 | Шайба | |
| 10 | 80-4607142 | Штуцер | |
| 11 | 85-4607015 | Труба | |
| 12 | 85-4607080 | Труба | |
| 13 | 85-4607100 | Заказать | Труба |
| 14 | 85-4607105 | Труба | |
| 15 | 85-4607110 | Труба | |
| 16 | 85-4607060 | Труба | |
| 17 | 017-022-30-2-2 | Заказать | Кольцо |
| 18 | 3057-4616330-А | Заказать | Клапан запорного устройства |
| 19 | М8х45 | Болт | |
| 20 | М8 | Гайка | |
| 21 | 85-4607090 | Труба | |
| 22 | 85-4607065 | Заказать | Труба |
| 23 | М8х35 | Болт | |
| 24 | 70-3407146 | Планка | |
| 25 | М8х30 | Болт | |
| 26 | Д18-051 | Болт | |
| 27 | 40-4607038-А | Заказать | Шайба |
| 28 | 85-4607125 | Труба | |
| 29 | 70-1405089 | Заказать | Штуцер |
| 30 | Д18-055-А | Заказать | Шайба |
| 31 | 85-4614020 | Регулятор | |
| 32 | 40-3405062 | Заказать | Гайка |
| 33 | 40-3405061-А | Заказать | Штуцер М20х1,5 |
| 34 | 70-3507158 | Прокладка | |
| 35 | 85-4607115 | Труба | |
| 36 | 85-4607435 | Кронштейн | |
| 37 | 85-4607120 | Труба | |
| 38 | 035-040-30-2-2 | Заказать | Кольцо |
| 39 | 85-4607050 | Труба | |
| 40 | 85-4607030 | Труба | |
| 41 | 85-4607443 | Кронштейн | |
| 42 | М8х25 | Болт | |
| 43 | 70-4607096-А | Патрубок | |
| 44 | М14х1,5х45 | Болт | |
| 45 | 70-4607168 | Пластина | |
| 46 | 50-4607097 | Заказать | Прокладка |
| 47 | 85-4607045 | Заказать | Труба |
| 48 | 85-4607025 | Труба | |
| 49 | 80-4607075-А | Заказать Заказать | Труба |
| 50 | 40-4607037 | Заказать | Болт |
| 51 | 40-4607033-А | Заказать | Шайба |
| 52 | М10 | Гайка | |
| 53 | ШП10 | Шайба | |
| 54 | Р80-3/4-222 | Заказать Заказать Заказать Заказать Заказать Заказать | Распределитель |
| 55 | 50-4607032-В | Кронштейн | |
| 56 | 40-4607018 | Прокладка | |
| 57 | Н.036.83.140-А | Рукав высокого давления | |
| 58 | 017-021-25-1-4 | Кольцо | |
| 59 | С125х200-24 | Цилиндр С125 | |
| 60 | 1057-4616338-А | Штуцер | |
| 61 | 1057-4616339 | Шайба | |
| 62 | 1057-4616344-А | Крестовина нижняя | |
| 63 | 1057-4616342-А | Крестовина верхняя | |
| 64 | А61-250034-1 | Пружина | |
| 65 | 14,288-60 | Шарик | |
| 66 | 1057-4616332-В | Корпус запорного устройства | |
| 67 | 50-4607039-А | Колпак | |
| 68 | М12х20 | Болт | |
| 69 | ШП12 | Шайба | |
| 70 | 85-4607095 | Труба | |
| 71 | 85-4607075 | Труба | |
| 72 | 85-4607431 | Кронштейн | |
| 73 | 85-4607450 | Кронштейн | |
| 74 | 70-3407144 | Планка | |
| 75 | 85-4607055 | Труба | |
| 76 | 85-4607045 | Заказать | Труба |
| 77 | 85-4607440 | Кронштейн | |
| 78 | 85-4607434 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
