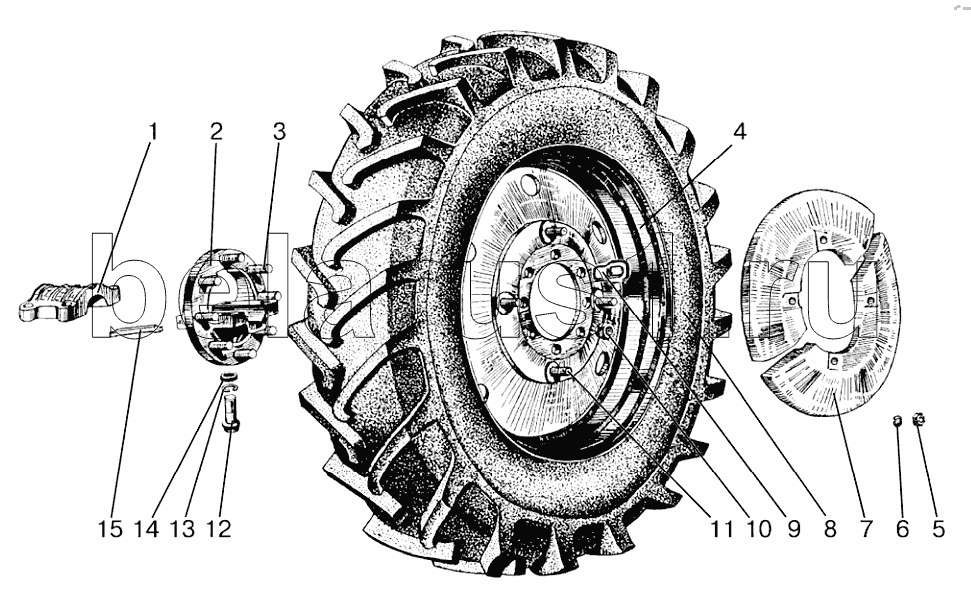

Каталог запасных частей к технике: МТЗ 923.4. Колеса задние ведущие. Ступицы задних колес
1
2
3
4
4
4
4
4
4
4
4
4
4
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
9
10
11
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-3107010-01 | 80-3107010-01 | Колесо 18.4R34 | |
| 85-3107020 | 85-3107020 | Колесо 11,2R42 | |
| С70-3100220-А-01 | С70-3100220-А-01 | Колесо 15.5R38 | |
| 50-3100030 | 50-3100030 | Колесо 9.5-42 | |
| 50-3104010-А1 | 50-3104010-А1 | Заказать Заказать | Ступица |
| 80-3107010-03 | 80-3107010-03 | Колесо 18.4R34 | |
| С70-3100220-А | С70-3100220-А | Колесо 15.5R38 | |
| 1 | 70-3104025 | Заказать | Вкладыш |
| 2 | 50-3104015 | Заказать | Ступица |
| 3 | 40-3104021 | Заказать Заказать Заказать | Болт |
| 4 | DW14Lx38-3107020-01 | Колесо DW14Lх38 | |
| 4 | DW14Lx38-3107020-01 | Колесо DW14Lх38 | |
| 4 | 50-3107050 | Колесо DW203-1067 (DW8-42") | |
| 4 | 50-3107050 | Колесо DW203-1067 (DW8-42") | |
| 4 | DW16Lx34-3107020-01 | Колесо DW16х34 | |
| 4 | DW16Lx34-3107020-01 | Колесо DW16х34 | |
| 5 | М16-6Н.6.019 | Гайка | |
| 6 | 16.ОТ | Шайба | |
| 7 | 50-3107018-А | Заказать | Груз |
| 8 | Шина11.2R42 | Шина 11.2R42 | |
| 8 | Шина18.4R34 | Шина 18.4R34 | |
| 8 | Шина18.4R34 | Шина 18.4R34 | |
| 8 | Шина15.5R38 | Шина 15.5R38 | |
| 8 | Шина9.5-42 | Шина 9.5-42 | |
| 8 | Шина15.5R38 | Шина 15.5R38 | |
| 9 | 70-3104019 | Заказать | Гайка специальная |
| 10 | 36-3104019 | Заказать Заказать Заказать | Гайка |
| 11 | М16-6gх70.88.019 | Болт | |
| 11 | 7-34-108 | Болт | |
| 12 | 50-3104028 | Заказать Заказать | Болт |
| 13 | 27Л | Шайба | |
| 14 | 50-3104029 | Заказать | Шайба |
| 15 | 50-3104016 | Заказать | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
