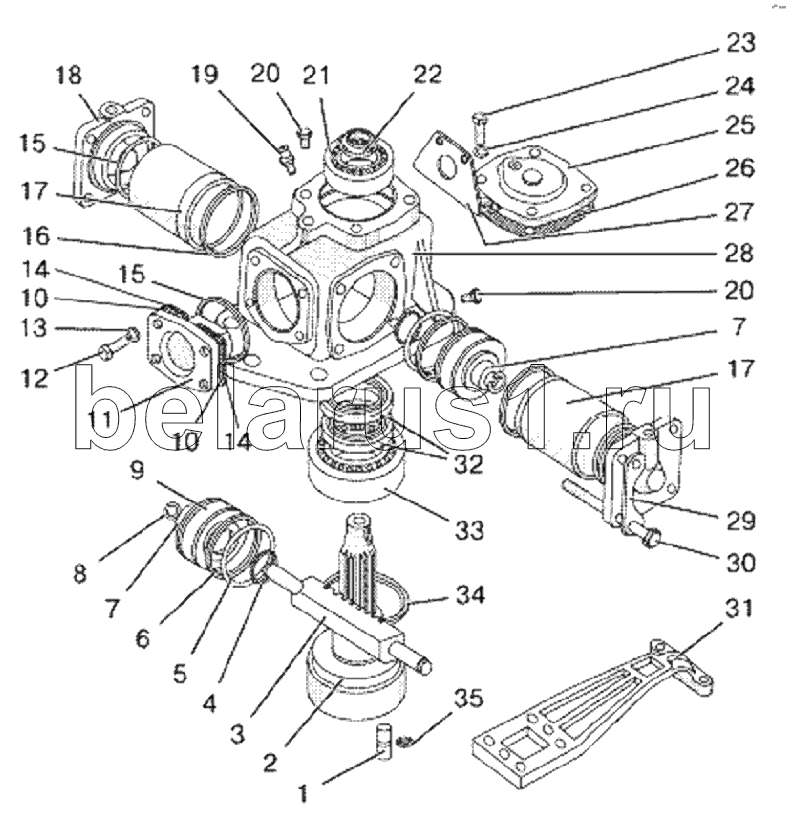

Каталог запасных частей к технике: МТЗ 80Х. Механизм поворота
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
14
14
15
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80Х-3405020 | 80Х-3405020 | Механизм поворота | |
| 1 | 50-4605027 | Заказать | Штифт |
| 2 | 80Х-3405024 | Вал | |
| 3 | 80Х-3405022 | Рейка | |
| 4 | 028-036-46-2-4 | Кольцо | |
| 5 | 80Х-3405034 | Кольцо защитное | |
| 6 | 070-080-58-1-4 | Кольцо | |
| 7 | 80Х-3405028 | Втулка | |
| 8 | С18 | Кольцо | |
| 9 | 80Х-3405027 | Поршень | |
| 10 | 50-3405046 | Прокладка 0,5 мм | |
| 11 | 80Х-3405023 | Упор | |
| 12 | М12-6gх30.88.35.019 | Болт | |
| 13 | Шайба12.ОТ | Шайба | |
| 14 | 50-3405044 | Прокладка 0,2 мм | |
| 15 | 075-080-30-1-4 | Кольцо | |
| 16 | 085-090-30-1-4 | Кольцо | |
| 17 | 80Х-3405026 | Гильза | |
| 18 | 80-3405025 | Крышка | |
| 19 | 1.3.Ц9.хр | Масленка | |
| 20 | КГ1,8dm.А12.019 | Пробка | |
| 21 | 7310А | Подшипник | |
| 22 | 50-1701181 | Заказать Заказать Заказать Заказать | Гайка вала |
| 23 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 24 | Шайба10.ОТ | Шайба | |
| 25 | 80Х-3405031 | Крышка | |
| 26 | 80Х-3405029 | Прокладка | |
| 27 | 80-3405039-01 | Кронштейн | |
| 28 | 80Х-3405021 | Корпус | |
| 29 | 80-3405036 | Пластина | |
| 30 | 80-3405037 | Болт | |
| 31 | 50Х-3405042 | Сошка | |
| 32 | 2.2-90х120-1 | Манжета | |
| 33 | 7518А | Подшипник | |
| 34 | 155-165-58-2-4 | Заказать | Кольцо |
| 35 | 54.38.619 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
