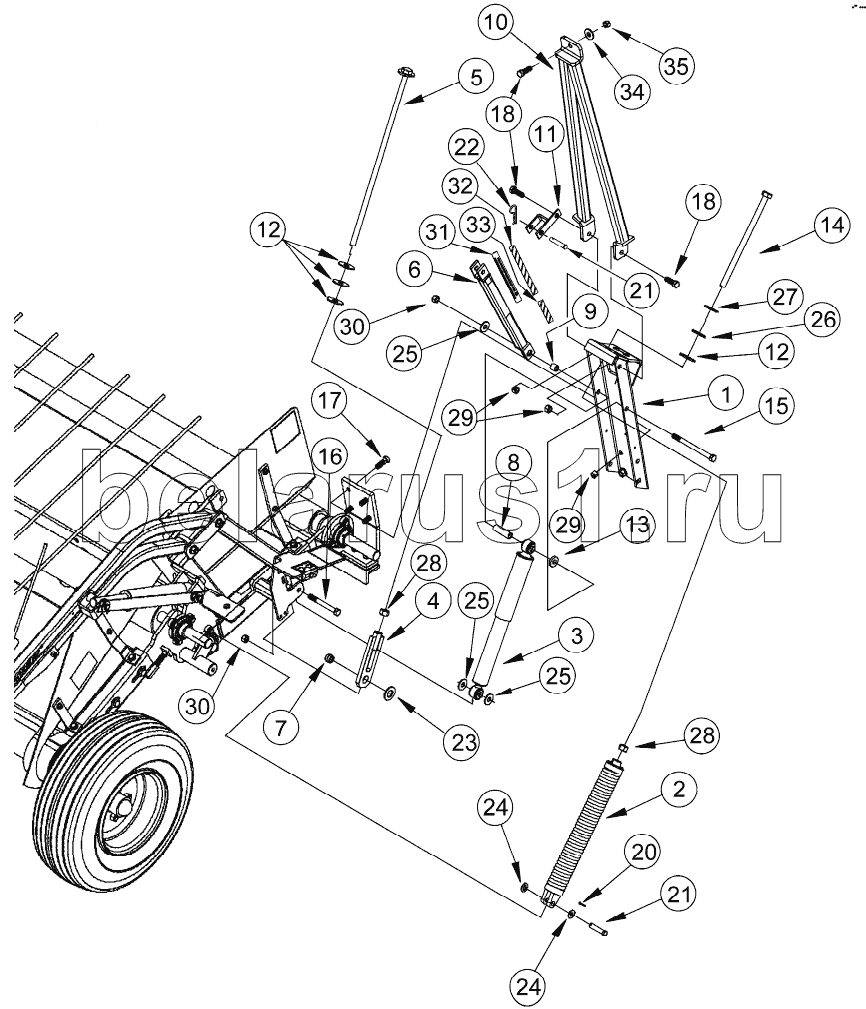

Каталог запасных частей к технике: MacDon-PW7. SUSPENSION ASSEMBLY
1
2
2
2
3
4
5
6
6
6
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
18
20
21
21
22
23
24
24
25
25
25
26
27
28
28
29
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 180058 | CHAN. UPRIGHT | |
| 2 | 184244 | SPRING | |
| 2 | 191491 | PLUG | |
| 2 | 159586 | PLUG | |
| 3 | 184330 | SHOCK ABSORBER | |
| 4 | 180059 | BRACKET | |
| 5 | 180205 | Заказать Заказать Заказать Заказать | BOLT |
| 6 | 181340 | BRACE | |
| 6 | 181341 | BRACE | |
| 6 | 181452 | BRACE | |
| 6 | 181451 | BRACE | |
| 7 | 180107 | Заказать Заказать Заказать Заказать Заказать Заказать | BUSHING |
| 8 | 158172 | SPACER | |
| 9 | 180152 | BUSHING | |
| 10 | 182038 | HEADER BRACE 12RH | |
| 10 | 182039 | HEADER BRACE 12LH | |
| 11 | 180061 | CLEVIS | |
| 12 | 180104 | Заказать Заказать Заказать Заказать Заказать Заказать | WASHER |
| 13 | 180208 | Заказать Заказать Заказать Заказать | WASHER |
| 14 | 180206 | Заказать Заказать Заказать Заказать Заказать Заказать Заказать Заказать | BOLT |
| 15 | 184540 | BOLT 1/2X6 1/2 UNC GR.5 | |
| 16 | 184539 | BOLT 1/2X4 1/4 UNC GR.5 | |
| 17 | 21469 | BOLT | |
| 18 | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | |
| 20 | 18606 | PIN | |
| 21 | 19809 | PIN | |
| 22 | 184318 | PIN | |
| 23 | 18602 | WASHER | |
| 24 | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP | |
| 25 | 184589 | WASHER | |
| 26 | 184600 | WASHER | |
| 27 | 30441 | WASHER - HARDENED | |
| 28 | 18592 | NUT | |
| 29 | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| 30 | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 | |
| 31 | 184389 | DECAL | |
| 32 | 184409 | DECAL | |
| 33 | 184410 | DECAL | |
| 34 | 184597 | WASHER | |
| 35 | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
