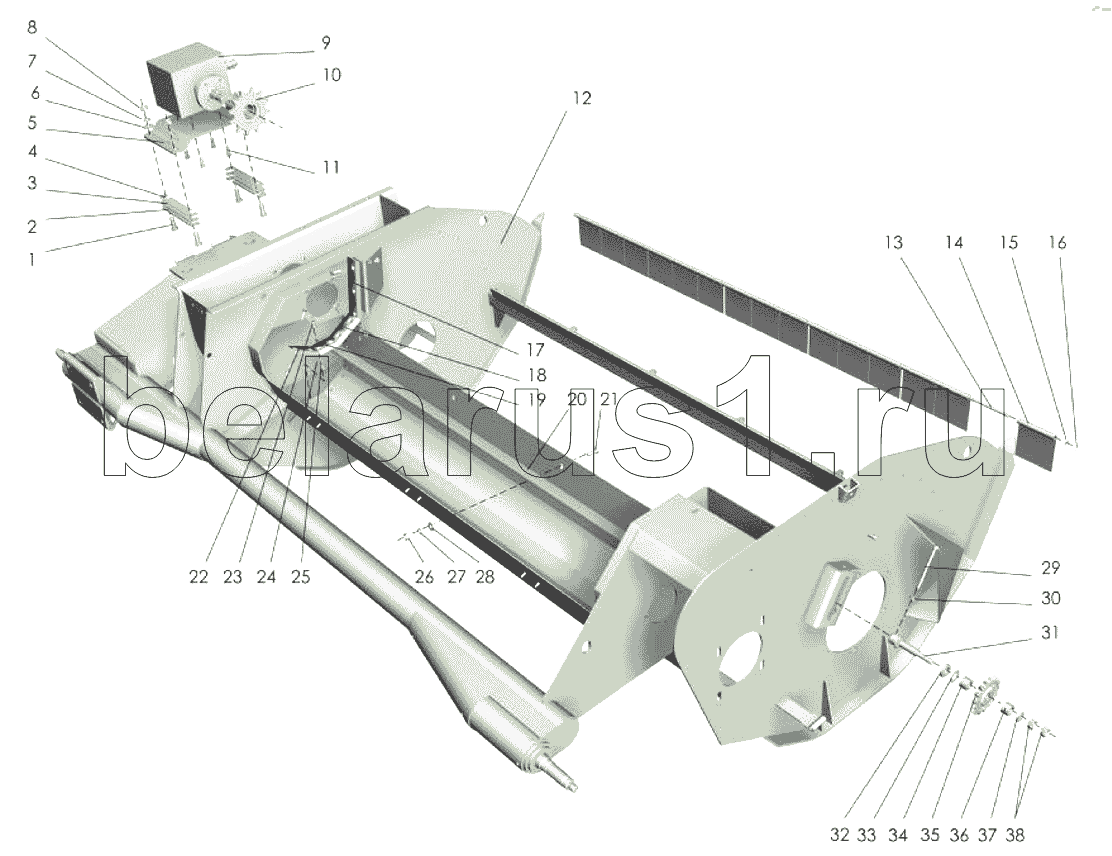

Каталог запасных частей к технике: Клевер ЗИС-2,0 "Kiwi". Рама с мультипликатором
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Болт М16-6gх60.88.35.019 ГОСТ7798-70] | Болт М16-6gх60.88.35.019 ГОСТ7798-70 | |
| 2 | КСД-00.00.428-02 | Прокладка регулировочная (S=5мм) | |
| 3 | КСД-00.00.428-01 | Прокладка регулировочная (S=3мм) | |
| 4 | КСД-00.00.428 | Прокладка регулировочная (S=1мм) | |
| 5 | КСД-00.00.441Б | Кронштейн опорный | |
| 6 | [Шайба 16.01.019 ГОСТ11371-78] | Шайба 16.01.019 ГОСТ11371-78 | |
| 7 | [Шайба 16Т.65Г.05 ГОСТ6402-70] | Шайба 16Т.65Г.05 ГОСТ6402-70 | |
| 8 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 | |
| 9 | 118-10.101.R | Мультипликатор 1:2,25 | |
| 10 | КСД-00.00.140 | Полумуфта шлицевая | |
| 11 | [Винт АМ16-6gх35.58.019 ГОСТ17475-80] | Винт АМ16-6gх35.58.019 ГОСТ17475-80 | |
| 12 | КСД-01.00.000 | Рама в сборе | |
| 13 | КСД-00.00.619 | Ось | |
| 14 | КСД-00.00.404 | Петля | |
| 15 | [Шайба 10.01.019 ГОСТ11371-78] | Шайба 10.01.019 ГОСТ11371-78 | |
| 16 | [Шплинт 3,1х20.019 ГОСТ397-79] | Шплинт 3,1х20.019 ГОСТ397-79 | |
| 17 | КСД-00.00.502А | Пластина противорежущая | |
| 18 | КСД-00.00.503А | Пластина противорежущая | |
| 19 | КСД-00.00.501А | Пластина противорежущая | |
| 20 | КСД-00.00.701 | Угольник | |
| 21 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 22 | КСД-00.00.504А | Пластина противорежущая | |
| 23 | [Винт В1 М10-6gх35.58.019 ГОСТ17475-80] | Винт В1 М10-6gх35.58.019 ГОСТ17475-80 | |
| 24 | [Шайба 10Т.65Г.05 ГОСТ6402-70] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 25 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 26 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 27 | [Шайба 10.01.019 ГОСТ11371-78] | Шайба 10.01.019 ГОСТ11371-78 | |
| 28 | [Шайба 10Т.65Г.05 ГОСТ6402-70] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 29 | [Болт М10-6gх150.88.35.019 ГОСТ7798-70] | Болт М10-6gх150.88.35.019 ГОСТ7798-70 | |
| 30 | [Шайба 10.01.019 ГОСТ11371-78] | Шайба 10.01.019 ГОСТ11371-78 | |
| 31 | РСМ-10.08.01.646 | Полуось | |
| 32 | [Шайба С20х3,9.01.019 ГОСТ11371-78] | Шайба С20х3,9.01.019 ГОСТ11371-78 | |
| 33 | [Шайба С20х1,0.01.019 ГОСТ10450-78] | Шайба С20х1,0.01.019 ГОСТ10450-78 | |
| 34 | КСД-17.00.801 | Втулка | |
| 35 | 54-2-48-1 | Звездочка натяжная | |
| 36 | КСД-17.00.802 | Втулка | |
| 37 | [Шайба С14х3.01.019 ГОСТ11371-78] | Шайба С14х3.01.019 ГОСТ11371-78 | |
| 38 | [Гайка М14-6Н.6.019 ГОСТ5915-70] | Гайка М14-6Н.6.019 ГОСТ5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
