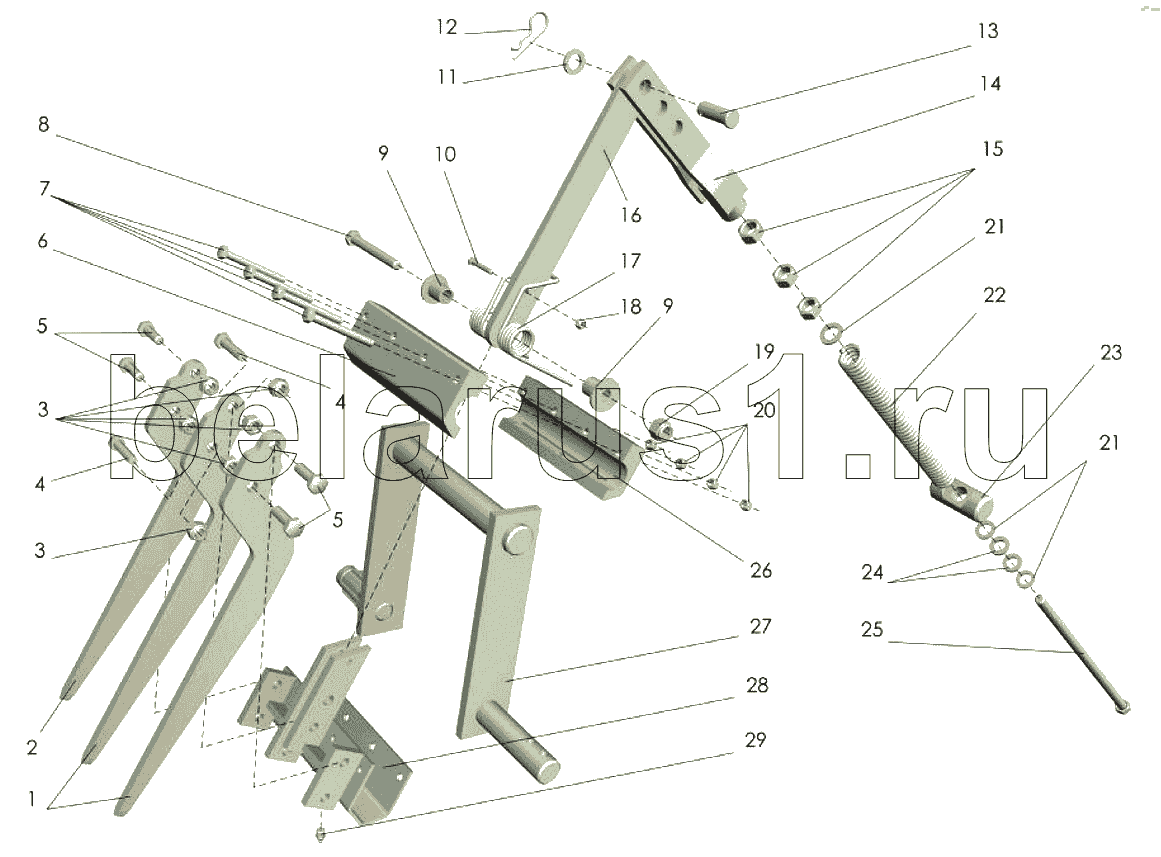

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Трехпальцевая граблина
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ППТ-041.01.406 | Рычаг | |
| 2 | ППТ-041.01.405 | Рычаг | |
| 3 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 | |
| 4 | [Болт М10-6gх45.88.35.019 ГОСТ7798-70] | Болт М10-6gх45.88.35.019 ГОСТ7798-70 | |
| 5 | [Болт М10-6gх35.88.35.019 ГОСТ7798-70] | Болт М10-6gх35.88.35.019 ГОСТ7798-70 | |
| 6 | ППТ-041.01.001 | Захват | |
| 7 | [Болт М8-6gх75.88.35.019 ГОСТ7798-70] | Болт М8-6gх75.88.35.019 ГОСТ7798-70 | |
| 8 | [Болт М12-6gх110.88.35.019 ГОСТ7798-70] | Болт М12-6gх110.88.35.019 ГОСТ7798-70 | |
| 9 | ППТ-041.01.480 | Упор | |
| 10 | [Болт М6-6gх40.88.35.019 ГОСТ7798-70] | Болт М6-6gх40.88.35.019 ГОСТ7798-70 | |
| 11 | [Шайба С16.01.019 ГОСТ11371-78] | Шайба С16.01.019 ГОСТ11371-78 | |
| 12 | 2.3,6х50.019 | Шплинт пружинный ОСТ 23.2.2-79 | |
| 13 | [Ось 6-16В12х45.35 ГОСТ9650-80] | Ось 6-16В12х45.35 ГОСТ9650-80 | |
| 14 | ППТ-041.01.590 | Рычаг | |
| 15 | [Гайка М18х1,5-6Н.6.019 ГОСТ5915-70] | Гайка М18х1,5-6Н.6.019 ГОСТ5915-70 | |
| 16 | ППТ-041.01.560 | Упор | |
| 17 | ППТ-041.01.611 | Пружина | |
| 18 | [Гайка М6-6Н ТУ23.4617472.08-92] | Гайка М6-6Н ТУ23.4617472.08-92 | |
| 19 | [Гайка М12-6Н ТУ23.4617472.08-92] | Гайка М12-6Н ТУ23.4617472.08-92 | |
| 20 | [Гайка М8-6Н ТУ23.4617472.08-92] | Гайка М8-6Н ТУ23.4617472.08-92 | |
| 21 | [Шайба С16х3.01.019 ГОСТ11371-78] | Шайба С16х3.01.019 ГОСТ11371-78 | |
| 22 | ППТ-041.01.612 | Пружина | |
| 23 | ППТ-041.01.602 | Упор | |
| 24 | ППТ-041.01.002 | Уплотнение | |
| 25 | ППТ-041.01.650 | Тяга | |
| 26 | ППТ-041.01.001-01 | Захват | |
| 27 | ППТ-041.01.500 | Кронштейн | |
| 28 | ППТ-041.01.580 | Кронштейн | |
| 29 | [Масленка 1.2.Ц6хр ГОСТ19853-74] | Масленка 1.2.Ц6хр ГОСТ19853-74 | |
| 30 | [Шайба С18.01.019 ГОСТ11371-78] | Шайба С18.01.019 ГОСТ11371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
