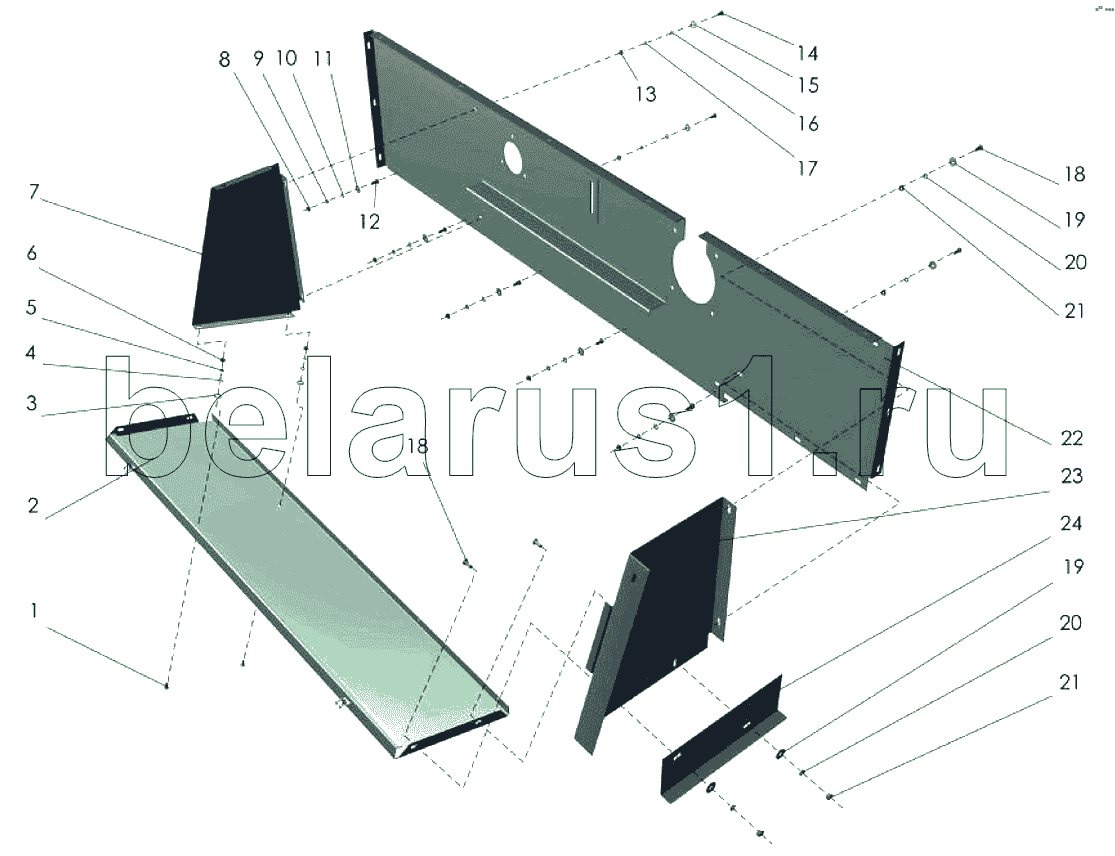

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Корпус граблин
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Болт М8х20.46.019 ГОСТ7802-81] | Болт М8х20.46.019 ГОСТ7802-81 | |
| 2 | ППТ-041.01.630 | Днище | |
| 3 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 | |
| 4 | [Шайба С8х1,4.01.019 ГОСТ11371-78] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 5 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 6 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 7 | ППТ-041.01.511 | Перегородка | |
| 8 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 9 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 10 | [Шайба С8х1,4.01.019 ГОСТ11371-78] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 11 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 | |
| 12 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 13 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 14 | [Болт М8х20.46.019 ГОСТ7802-81] | Болт М8х20.46.019 ГОСТ7802-81 | |
| 15 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 | |
| 16 | [Шайба С8х1,4.01.019 ГОСТ11371-78] | Шайба С8х1,4.01.019 ГОСТ11371-78 | |
| 17 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 18 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 19 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 | |
| 20 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 21 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 22 | ППТ-041.01.440 | Боковина | |
| 23 | ППТ-041.01.640 | Боковина | |
| 24 | ППТ-041.01.445 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
