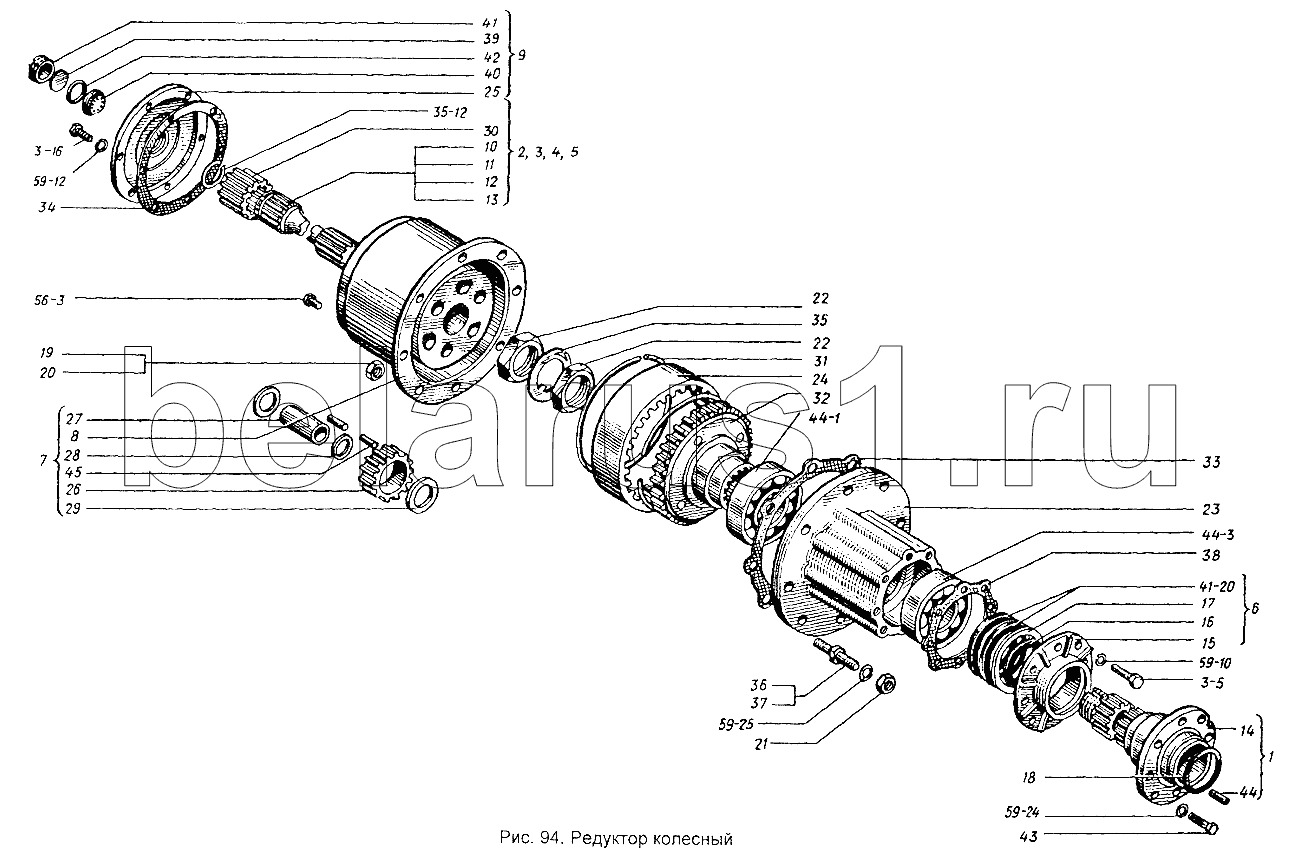

Каталог запасных частей к технике: ХТЗ Т-151К-08. Редуктор колесный
151.39.011-6Б-03
151.39.011-6Б
7224.333
151.39.011-6Б-02
10.65Г.6402
22Т.65Г.6402
КГ 3/8"
7520.333
1.2-120x150-4.8752
2В60.13940
М8х25.7796
М10x30.7796
8.65Г.6402
151.39.011-6Б-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 151.39.011-6Б-03 | 151.39.011-6Б-03 | Редуктор колесный передний левый | |
| 151.39.011-6Б | 151.39.011-6Б | Редуктор колесный задний правый | |
| 7224.333 | 7224.333 | Подшипник (d=120, D=215, L=44) | |
| 151.39.011-6Б-02 | 151.39.011-6Б-02 | Редуктор колесный передний правый | |
| 10.65Г.6402 | 10.65Г.6402 | Шайба | |
| 22Т.65Г.6402 | 22Т.65Г.6402 | Шайба (d=22,5, b=S=6) | |
| КГ 3/8" | КГ 3/8" | Пробка (L=21, H=5, S=19) | |
| 7520.333 | 7520.333 | Подшипник (d=100, D=180, L=49,5) | |
| 1.2-120x150-4.8752 | 1.2-120x150-4.8752 | Манжета (d=120, D=150, h=15) | |
| 2В60.13940 | 2В60.13940 | Кольцо | |
| М8х25.7796 | М8х25.7796 | Болт | |
| М10x30.7796 | М10x30.7796 | Болт | |
| 8.65Г.6402 | 8.65Г.6402 | Шайба | |
| 151.39.011-6Б-01 | 151.39.011-6Б-01 | Редуктор колесный задний левый | |
| 1 | 151.39.013-7 | Вал ступицы | |
| 2 | 151.39.017-3А | Вал задний правый | |
| 3 | 151.39.018-3А | Вал задний левый | |
| 4 | 151.39.019-3А | Вал передний правый | |
| 5 | 151.39.020-3А | Вал передний левый | |
| 6 | 151.39.021А | Уплотнение | |
| 7 | 151.39.012-4Б | Водило | |
| 8 | 150.39.022-2 | Корпус | |
| 9 | 150.39.027 | Крышка | |
| 10 | 151.39.101-4 | Вал задний правый | |
| 11 | 151.39.102-4 | Вал задний левый | |
| 12 | 151.39.103-4 | Вал передний правый | |
| 13 | 151.39.104-4 | Заказать | Вал передний левый |
| 14 | 151.39.105-6 | Ступица | |
| 15 | 151.39.109 | Корпус | |
| 16 | 151.39.110 | Кольцо | |
| 17 | 151.39.111 | Шайба | |
| 18 | 151.39.113 | Кольцо | |
| 19 | 125.39.131-1 | Гайка колеса | |
| 20 | 125.39.132-1 | Гайка колеса с левой резьбой | |
| 21 | 125.39.135 | Гайка М22х1,5-6Н.8.019 ГОСТ 5915-70 | |
| 22 | 125.39.154-1 | Гайка ступицы | |
| 23 | 150.39.102-2Е | Картер | |
| 24 | 150.39.104-4 | Шестерня эпициклическая | |
| 25 | 150.39.105-3 | Крышка | |
| 26 | 150.39.106-5А | Сателлит | |
| 27 | 150.39.107-1 | Ось сателлита | |
| 28 | 150.39.108-3А | Кольцо | |
| 29 | 150.39.109 | Шайба проставочпая сателлита | |
| 30 | 150.39.110-3 | Шестерня солнечная | |
| 31 | 150.39.112-1 | Кольцо стопорное | |
| 32 | 150.39.113-3 | Ступица | |
| 33 | 150.39.117Б | Прокладка | |
| 34 | 150.39.119-1 | Прокладка крышки | |
| 35 | 150.39.124-2 | Шайба | |
| 36 | 150.39.128 | Заказать | Болт ступицы |
| 37 | 150.39.129 | Болт ступицы с левой резьбой | |
| 38 | 150.39.167 | Прокладка | |
| 39 | 150.57.181-1 | Стекло смотровое | |
| 40 | 150.57.182-1 | Экран | |
| 41 | 150.57.183 | Гайка | |
| 42 | 150.57.196-1 | Кольцо | |
| 43 | 151.72.321 | Болт | |
| 44 | А02-26 | Установочный штифт задней балки | |
| 45 | Д1У10х28НР | Ролик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
