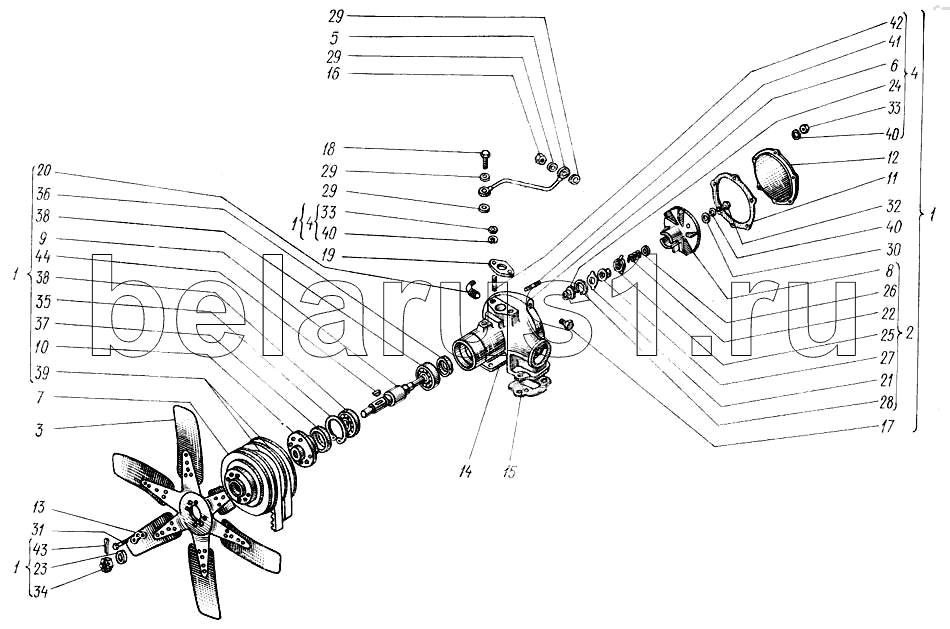

Каталог запасных частей к технике: ХТЗ Т-150. Насос водяной
1
1
1
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
29
30
31
32
33
33
34
35
36
37
38
38
39
40
40
40
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 60-13002.11 | Насос водяной | |
| 2 | 60-13003.00 | Крыльчатка | |
| 3 | 60-13010.11 | Вентилятор | |
| 4 | 60-13023.11 | Корпус водного насоса | |
| 5 | 60-13024.01 | Трубка | |
| 6 | 60-13101.02 | Корпус водяного насоса | |
| 7 | 60-13102.40 | Шкив вентилятора | |
| 8 | 60-13104.00 | Крыльчатка водяного насоса | |
| 9 | 60-13105.00 | Валик водяного насоса | |
| 10 | 60-13110.00 | Ступица шкива вентилятора | |
| 11 | 60-13130.10 | Прокладка | |
| 12 | 60-13147.20 | Крышка водяного насоса | |
| 13 | 60-13157.00 | Шайба стопорная | |
| 14 | 60-13164.00 | Прокладка водяного насоса правая | |
| 15 | 60-13167.00 | Прокладка водяного насоса левая | |
| 16 | 60-13169.00 | Гайка колпачковая | |
| 17 | 60-01207.00 | Заглушка | |
| 18 | 60-15190.00 | Болт зажимной | |
| 19 | 60-23110.00 | Прокладка | |
| 20 | 60-29134.00 | Угольник конечный | |
| 21 | 14-1312 | Шайба уплотняющая сальника | |
| 22 | 14-1313 | Пружина упорная сальника | |
| 23 | 14-1362 | Шайба | |
| 24 | СМД1-1306 | Втулка опорная | |
| 25 | СМД1-1314 | Обойма сальника | |
| 26 | СМД1-1315 | Кольцо манжеты сальника | |
| 27 | СМД1-1316 | Манжета сальника крыльчатки | |
| 28 | СМД1-1317 | Кольцо стопорное сальника | |
| 29 | СМД7-1591-А | Прокладка | |
| 30 | 47 5352 1759 | Шайба ШШС9х20х2 СТП 251.70-78 | |
| 31 | Болт М12х1,25-6gх55.56.016 ГОСТ 7795-70 | Болт М12х1,25-6gх55.56.016 ГОСТ 7795-70 | |
| 32 | Болт М8-6gх20.56.029 ГОСТ 7796-70 | Болт М8-6gх20.56.029 ГОСТ 7796-70 | |
| 33 | Гайка 48-6Н.6.016 ГОСТ 2524-70 | Гайка 48-6Н.6.016 ГОСТ 2524-70 | |
| 34 | Гайка М18х1,5-6Н.6.016 ГОСТ 5933-73 | Гайка М18х1,5-6Н.6.016 ГОСТ 5933-73 | |
| 35 | 14-1359-1 | Кольцо Б62 ГОСТ 13943-68 | |
| 36 | Манжета 1,2-20х40-1 ГОСТ 8752-79 | Манжета 1,2-20х40-1 ГОСТ 8752-79 | |
| 37 | Манжета 1,2-45х65-1 ГОСТ 8752-79 | Манжета 1,2-45х65-1 ГОСТ 8752-79 | |
| 38 | Подшипник 305 ГОСТ 8338-75 | Подшипник 305 ГОСТ 8338-75 | |
| 39 | Ремень зубчатый II-16х11-1450 ГОСТ 5813-76 | Ремень зубчатый II-16х11-1450 ГОСТ 5813-76 | |
| 40 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 40 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 41 | Шпилька М8(То/6g)х16.56.016 ГОСТ 22032-76 | Шпилька М8(То/6g)х16.56.016 ГОСТ 22032-76 | |
| 42 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | Шпилька М8(То/6g)х20.56.016 ГОСТ 22034-76 | |
| 43 | Шплинт 4х28.005 ГОСТ 397-79 | Шплинт 4х28.005 ГОСТ 397-79 | |
| 44 | Шпонка 6х11 ГОСТ 24071-80 | Шпонка 6х11 ГОСТ 24071-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
