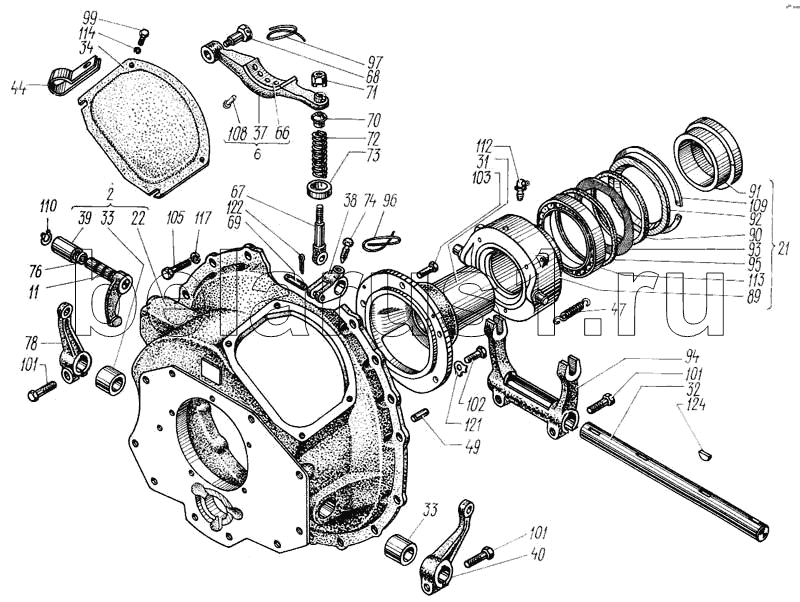

Каталог запасных частей к технике: ХТЗ Т-150. Муфта главного сцепления
2
6
11
21
22
31
32
33
33
34
37
38
39
40
44
47
49
66
67
68
69
70
71
72
73
74
76
78
89
90
91
92
93
94
95
96
97
99
101
101
101
102
103
105
108
109
110
112
113
114
114
117
121
122
122
124
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150.21.011-3 | 150.21.011-3 | Муфта главного сцепления | |
| 2 | 150.21.021-3 | Корпус муфты со втулками | |
| 6 | 150.21.028 | Колодка тормозка | |
| 11 | 150.20.027-2 | Рычаг включения в сборе | |
| 21 | 01М-21с9 | Заказать | Корпус муфты выключения |
| 22 | 150.21.201-3 | Корпус муфты | |
| 31 | 150.21.222 | Стакан выжимного подшипника | |
| 32 | 150.21.231-2 | Валик выключения | |
| 33 | 150.21.232 | Втулка валика выключения | |
| 34 | 150.21.234-2 | Крышка люка | |
| 37 | 150.21.241 | Колодка тормозка | |
| 38 | 150.21.243 | Муфта серьги тормозка | |
| 39 | 150.21.254-2 | Втулка | |
| 40 | 150.21.271-4 | Рычаг выключения | |
| 44 | 150.21.286 | Скоба | |
| 47 | 150.21.330 | Пружина | |
| 49 | 7.37.233 | Штифт | |
| 66 | 125.21.242 | Накладка колодки тормозка | |
| 67 | 125.21.244 | Серьга тормозка | |
| 68 | 125.21.245 | Болт тормозка | |
| 69 | 125.21.246 | Палец | |
| 70 | 125.21.247 | Седло пружины | |
| 71 | 125.21.248 | Гайка регулировочная | |
| 72 | 125.21.249 | Пружина тормозка | |
| 73 | 125.21.250 | Стакан пружины тормозка | |
| 74 | 125.37.299 | Болт стопорный | |
| 76 | 150.20.206 | Кольцо | |
| 78 | 151.21.261-1 | Рычаг сервомеханизма | |
| 89 | 01М-2119 | Корпус муфты включения | |
| 90 | 01М-2120 | Кольцо сальника | |
| 91 | 01М-2121 | Упор нажимного подшипника | |
| 92 | 01М-2122 | Крышка сальника | |
| 93 | 01М-2124 | Кольцо сальника | |
| 94 | 01М-2126 | Вилка выключения | |
| 95 | 01М-2140 | Кольцо уплотнительное | |
| 96 | ПЖ-1,6Х180 | Проволока | |
| 97 | ПЖ-1,6Х250 | Проволока | |
| 99 | Болт М8-6gх16.88.35.016 ГОСТ 7796-70 | Болт М8-6gх16.88.35.016 ГОСТ 7796-70 | |
| 101 | Болт М10-6gх30.56.016 ГОСТ 7796-70 | Болт М10-6gх30.56.016 ГОСТ 7796-70 | |
| 102 | Болт М12-6gх30.88.35.016 ГОСТ 7796-70 | Болт М12-6gх30.88.35.016 ГОСТ 7796-70 | |
| 103 | Болт 3М12-6gх30.88.35.016 ГОСТ 7796-70 | Болт 3М12-6gх30.88.35.016 ГОСТ 7796-70 | |
| 105 | Болт М12-6gх40.109.40х.016 ГОСТ 7796-70 | Болт М12-6gх40.109.40х.016 ГОСТ 7796-70 | |
| 108 | Заклепка 2-4х12.620 ГОСТ 12642-80 | Заклепка 2-4х12.620 ГОСТ 12642-80 | |
| 109 | Кольцо 1Б150 ГОСТ 13941-80 | Кольцо 1Б150 ГОСТ 13941-80 | |
| 110 | Кольцо Б18 ГОСТ 13942-80 | Кольцо Б18 ГОСТ 13942-80 | |
| 112 | Масленка 2.3.45. Ц6 ГОСТ 19853-74 | Масленка 2.3.45. Ц6 ГОСТ 19853-74 | |
| 113 | Подшипник 46120 ГОСТ 831-75 | Подшипник 46120 ГОСТ 831-75 | |
| 114 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 114 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 | |
| 117 | Шайба 12Т 65Г 05 ГОСТ 6402-70 | Шайба 12Т 65Г 05 ГОСТ 6402-70 | |
| 121 | Шайба 12.04.016 ГОСТ 13463-77 | Шайба 12.04.016 ГОСТ 13463-77 | |
| 122 | Шплинт 3,2х22.005 ГОСТ 397-79 | Шплинт 3,2х22.005 ГОСТ 397-79 | |
| 122 | Шплинт 3,2х22.005 ГОСТ 397-79 | Шплинт 3,2х22.005 ГОСТ 397-79 | |
| 124 | Шпонка 8х11 ГОСТ 24071-80 | Шпонка 8х11 ГОСТ 24071-80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
