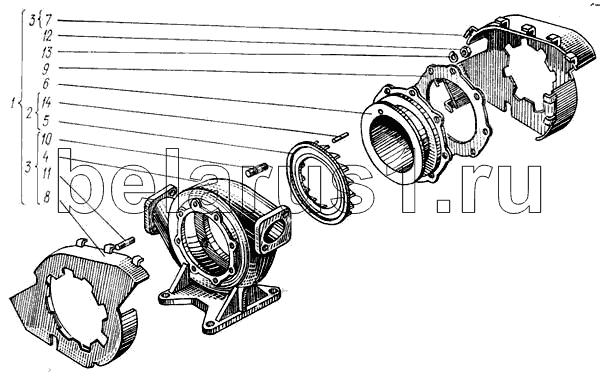

Каталог запасных частей к технике: ХТЗ Т-150. Корпус турбины
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 112.30008.10 | Корпус турбины | |
| 2 | 112.30001.00 | Венец сопловой | |
| 3 | 112.30014.10 | Корпус турбины | |
| 4 | 112.30103.00 | Корпус турбины | |
| 5 | 112.30109.00 | Венец сопловой | |
| 6 | 112.30116.00 | Вставка турбины | |
| 7 | 112.30147.00 | Кожух турбины правый | |
| 8 | 112.30148.00 | Кожух турбины левый | |
| 9 | 112.30151.00 | Щиток | |
| 10 | 111.30134.10 | Шпилька | |
| 11 | 111.30134.10-02 | Шпилька | |
| 12 | Гайка М10-6Н 6.016 ГОСТ 15521-70 | Гайка М10-6Н 6.016 ГОСТ 15521-70 | |
| 13 | Шайба 10 65Г 05 ГОСТ 6402-70 | Шайба 10 65Г 05 ГОСТ 6402-70 | |
| 14 | Штифт 4h 8х20 ГОСТ 3128-70 | Штифт 4h 8х20 ГОСТ 3128-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
