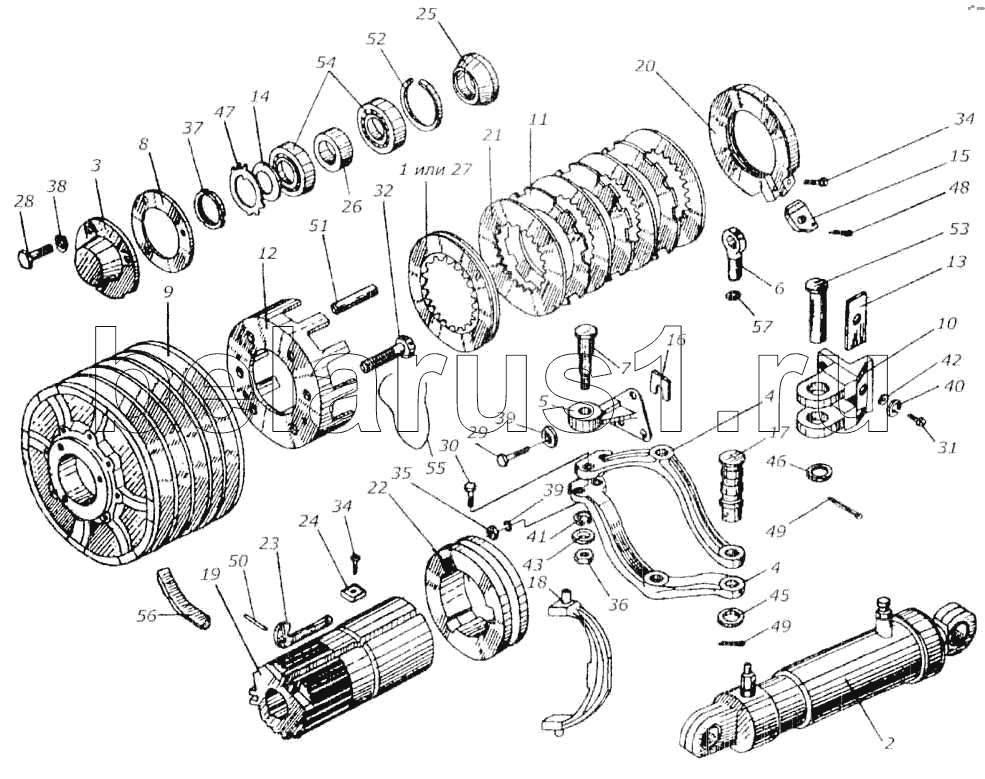

Каталог запасных частей к технике: Гомсельмаш КСК-100А. Муфта фрикционная КИС 0114200В
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
34
35
36
37
38
39
39
40
41
42
43
45
46
47
48
49
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0114200В | КИС 0114200В | Муфта | |
| КИЛ 0114440 | КИЛ 0114440 | Серьга | |
| КИС 0114240 | КИС 0114240 | Шкив | |
| КИС 0114230 | КИС 0114230 | Шкив | |
| 1 | КИС 0114490 | Диск | |
| 2 | КИС 0118720А | Гидроцилиндр управления реверсом | |
| 3 | КИЛ 0114032 | Крышка | |
| 4 | КИЛ 0114203 | Рычаг | |
| 5 | КИЛ 0114206 | Кронштейн | |
| 6 | КИЛ 0114616 | Серьга | |
| 7 | КИЛ 0114697 | Палец | |
| 8 | КИС 0114018 | Прокладка | |
| 9 | КИС 0114107А | Шкив d=180 | |
| 10 | КИС 0114204А | Кронштейн | |
| 11 | КИС 0114426Б | Диск наружный узкий | |
| 12 | КИС 0114427А | Поводок | |
| 13 | КИС 0114436 | Прокладка | |
| 14 | КИС 0114437 | Кольцо | |
| 15 | КИС 0114452 | Фиксатор | |
| 16 | КИС 0114531 | Прокладка | |
| 17 | КИС 0114614 | Ось | |
| 18 | КИС 0114679 | Вилка | |
| 19 | КИС 0114681Б | Втулка | |
| 20 | КИС 0114682 | Гайка регулировочная | |
| 21 | КИС 0114683 | Диск натяжной | |
| 22 | КИС 0114684Б | Кольцо | |
| 23 | КИС 0114685В | Рычаг | |
| 24 | КИС 0114686А | Сухарь | |
| 25 | КИС 0114689 | Втулка | |
| 26 | КИС 01144812 | Втулка | |
| 27 | 5.ТЯ.192.008 | Диск | |
| 28 | М8х20.56.019 | Болт ГОСТ 7796-70 | |
| 29 | М10х25.56.019 | Болт ГОСТ 7796-70 | |
| 30 | М10х60.56.019 | Болт ГОСТ 7796-70 | |
| 31 | М12х35.56.019 | Болт ГОСТ 7796-70 | |
| 32 | 3М12х30.56.019 | Болт ГОСТ 7796-70 | |
| 33 | М8х50.88.019 | Винт ГОСТ 11738-72 | |
| 34 | 3М8х16.36.019 | Винт ГОСТ 17475-72 | |
| 35 | М10.6.019 | Гайка ГОСТ 11860-73 | |
| 36 | М14.6.019 | Гайка ГОСТ 5915-70 | |
| 37 | ВМ33х1,5L.Н.7Н.11.019 | Гайка ГОСТ 11871-80 | |
| 38 | 8.65Г.019 | Шайба ГОСТ 6402-70 | |
| 39 | 10.65Г.019 | Шайба ГОСТ 6402-70 | |
| 40 | 12.65Г.019 | Шайба ГОСТ 6402-70 | |
| 41 | 14.65Г.019 | Шайба ГОСТ 6402-70 | |
| 42 | 12.01.019 | Шайба ГОСТ 11371-78 | |
| 43 | 14.01.019 | Шайба ГОСТ 11371-78 | |
| 45 | 24.01.019 | Шайба ГОСТ 11371-78 | |
| 46 | 27.01.019 | Шайба ГОСТ 11371-78 | |
| 47 | 33.01.019 | Шайба ГОСТ 11872-80 | |
| 48 | 2,5х18х019 | Шплинт ГОСТ 397-79 | |
| 49 | 5х45.019 | Шплинт ГОСТ 397-79 | |
| 50 | 8m6х40 | Штифт ГОСТ 3128-70 | |
| 51 | 10ПР(2а)х36 | Штифт ГОСТ 3128-70 | |
| 52 | В90 | Кольцо ГОСТ 13943-68 | |
| 53 | 22.25.в12х60.10.019 | Ось ГОСТ 9650-71 | |
| 54 | 60210 | Заказать | Подшипник ГОСТ 7242-70 |
| 55 | 2.0-0-4 | Проволока ГОСТ 3282-74 | |
| 56 | В-2240Т | Ремни ГОСТ 10286-75 | |
| 57 | В25 | Кольцо ГОСТ 13940-68 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
