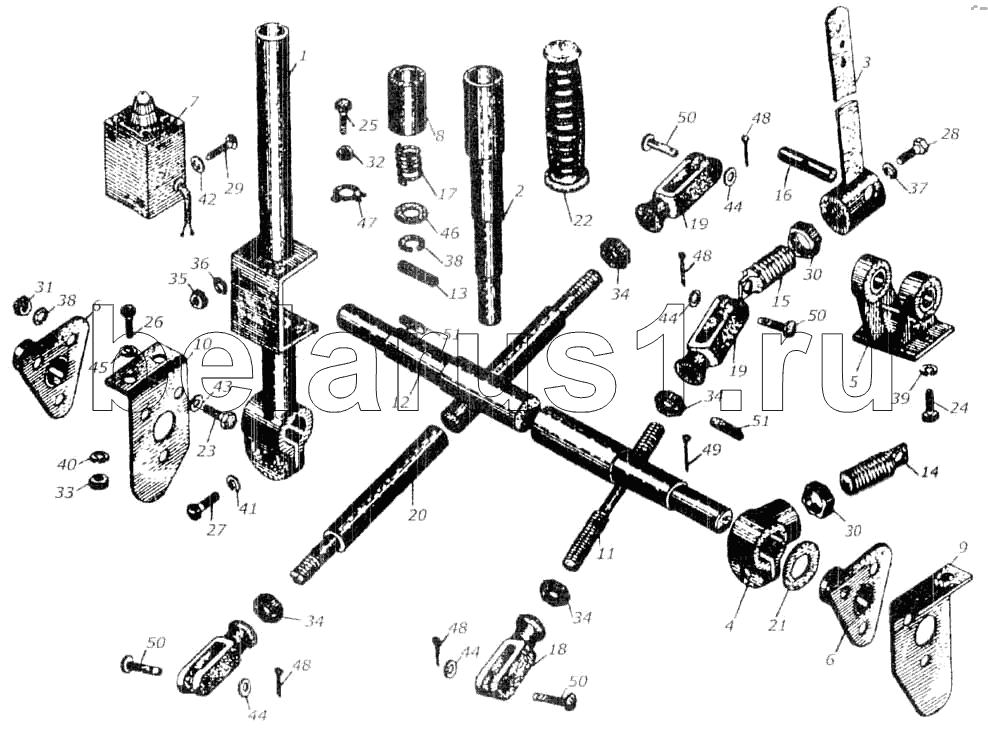

Каталог запасных частей к технике: Гомсельмаш КСК-100А. Механизм реверса КПП КИЛ 0119010
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
34
34
34
35
36
37
38
38
39
40
41
42
43
44
44
44
44
45
46
47
48
48
48
48
49
50
50
50
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0119220 | КИЛ 0119220 | Кронштейн | |
| КИЛ 0119630 | КИЛ 0119630 | Тяга | |
| КИС 0144040 | КИС 0144040 | Тяга | |
| КИЛ 0119600 | КИЛ 0119600 | Рычаг | |
| КИЛ 0119190 | КИЛ 0119190 | Рукоятка | |
| КИЛ 0119580 | КИЛ 0119580 | Опора | |
| КИЛ 0119010 | КИЛ 0119010 | Механизм управления редуктора | |
| КИЛ 0119270 | КИЛ 0119270 | Кронштейн | |
| 1 | КИЛ 0119200 | Рычаг | |
| 2 | КИЛ 0119210 | Тяга | |
| 3 | КИЛ 0119590 | Рычаг | |
| 4 | КИЛ 0119610 | Рычаг | |
| 5 | КИЛ 0119690 | Опора | |
| 6 | КИЛ 0119710 | Опора | |
| 7 | КИЛ 0140030 | Выключатель концевой | |
| 8 | КИЛ 0119005 | Колпачок | |
| 9 | КИЛ 0119409 | Кронштейн | |
| 10 | КИЛ 0119409-01 | Кронштейн | |
| 11 | КИЛ 0119606 | Тяга | |
| 12 | КИЛ 0119613 | Вал | |
| 13 | КИЛ 0119627 | Фиксатор | |
| 14 | КИЛ 0119631 | Серьга | |
| 15 | КИЛ 0119631-02 | Серьга | |
| 16 | КИЛ 0119633 | Ось | |
| 17 | КИС 0119688 | Пружина | |
| 18 | КИС 0119318Б-01 | Вилка | |
| 19 | КИС 0119318-02 | Вилка | |
| 20 | КИС 0119657Б | Тяга | |
| 21 | КИС 0126413 | Кольцо | |
| 22 | 3115-34120 | Рукоятка руля левая | |
| 23 | М8х30.58.019 | Болт ГОСТ 7796-70 | |
| 24 | М10х25.56.019 | Болт ГОСТ 7796-70 | |
| 25 | М16х30.58.019 | Болт ГОСТ 7796-70 | |
| 26 | М12х30.58.019 | Болт ГОСТ 7796-70 | |
| 27 | М14х35.58.019 | Болт 3019 ГОСТ 7796-70 | |
| 28 | М6х20.56.019 | Болты ГОСТ 7798-70 | |
| 29 | В1М5-8х50.58.019 | Винт ГОСТ 17473-70 | |
| 30 | М24х2,5.019 | Гайка ГОСТ 2526-70 | |
| 31 | М8.6.019 | Гайка ГОСТ 5915-70 | |
| 32 | М10.6.019 | Гайка ГОСТ 11860-73 | |
| 33 | М12.6.019 | Гайка ГОСТ 5915-70 | |
| 34 | М12LН6.019 | Гайка ГОСТ 5915-70 | |
| 35 | М5.6.019 | Гайка ГОСТ 5927-70 | |
| 36 | 5.65Г.019 | Шайба ГОСТ 6402-70 | |
| 37 | 6.65Г.019 | Шайба ГОСТ б402-70 | |
| 38 | 8.65Г.019 | Шайба ГОСТ 6402-70 | |
| 39 | 10.65Г.019 | Шайба ГОСТ 6402-70 | |
| 40 | 12.65Г.019 | Шайба ГОСТ 6402-70 | |
| 41 | 14.65Г.019 | Шайба ГОСТ 6402-70 | |
| 42 | 501.019 | Шайба ГОСТ 11371-78 | |
| 43 | 8.01.019 | Шайба ГОСТ 11371-78 | |
| 44 | 10.01.019 | Шайба ГОСТ 11371-78 | |
| 45 | 12.01.019 | Шайба ГОСТ 11371-78 | |
| 46 | 20.01.019 | Шайба ГОСТ 13463-77 | |
| 47 | 10.01.019 | Шайба ГОСТ 11371-78 | |
| 48 | 2,5х18.019 | Шплинт ГОСТ 397-79 | |
| 49 | 4х40.019 | Шплинт ГОСТ 397-79 | |
| 50 | 22.10В(12)х36 | Ось ГОСТ 9650-71 | |
| 51 | 10х8х36 | Шпонка ГОСТ 23360-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
