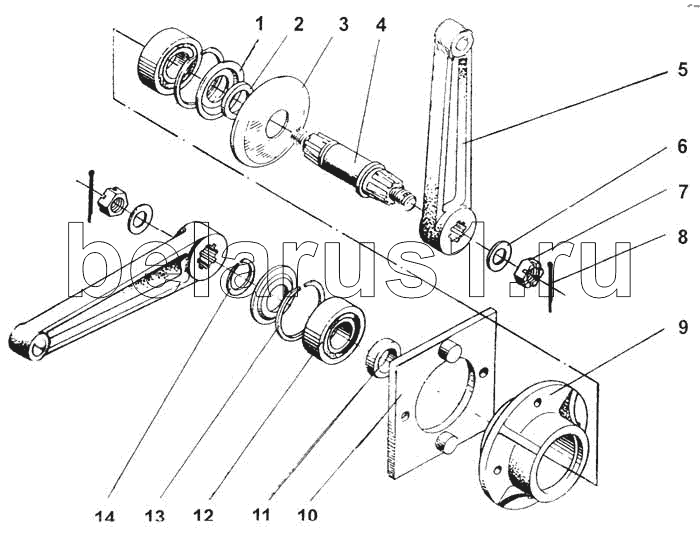

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Вал
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС-14100 | СПС-14100 | Вал | |
| 1 | СДК.51405 | Шайба защитная | |
| 2 | 47 8818 0967 | Втулка СТП 304.9.40-86 П48х40А(5)х8 | |
| 3 | РКС6.15404 | Крышка | |
| 4 | СПС-14615 | Вал поворотный | |
| 5 | СПС-14617 | Сошка | |
| 6 | Шайба С24.02.019 ГОСТ 11371-78 | Шайба С24.02.019 ГОСТ 11371-78 | |
| 7 | Гайка М24-6Н6.019 ГОСТ 5919-73 | Гайка М24-6Н6.019 ГОСТ 5919-73 | |
| 8 | Шплинт 5х45.019 ГОСТ 397-79 | Шплинт 5х45.019 ГОСТ 397-79 | |
| 9 | СПС-14201 | Корпус | |
| 10 | СПС-14030 | Площадка | |
| 11 | 47 8818 0968 | Втулка СТП 304.9.40-86 П48х40А(5)х12 | |
| 12 | Подшипник № 180508КС17 ГОСТ 8882-75 | Подшипник № 180508КС17 ГОСТ 8882-75 | |
| 13 | Кольцо 2С80 ГОСТ 13941-86 | Кольцо 2С80 ГОСТ 13941-86 | |
| 14 | Кольцо 2С40 ГОСТ 13940-86 | Кольцо 2С40 ГОСТ 13940-86 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
