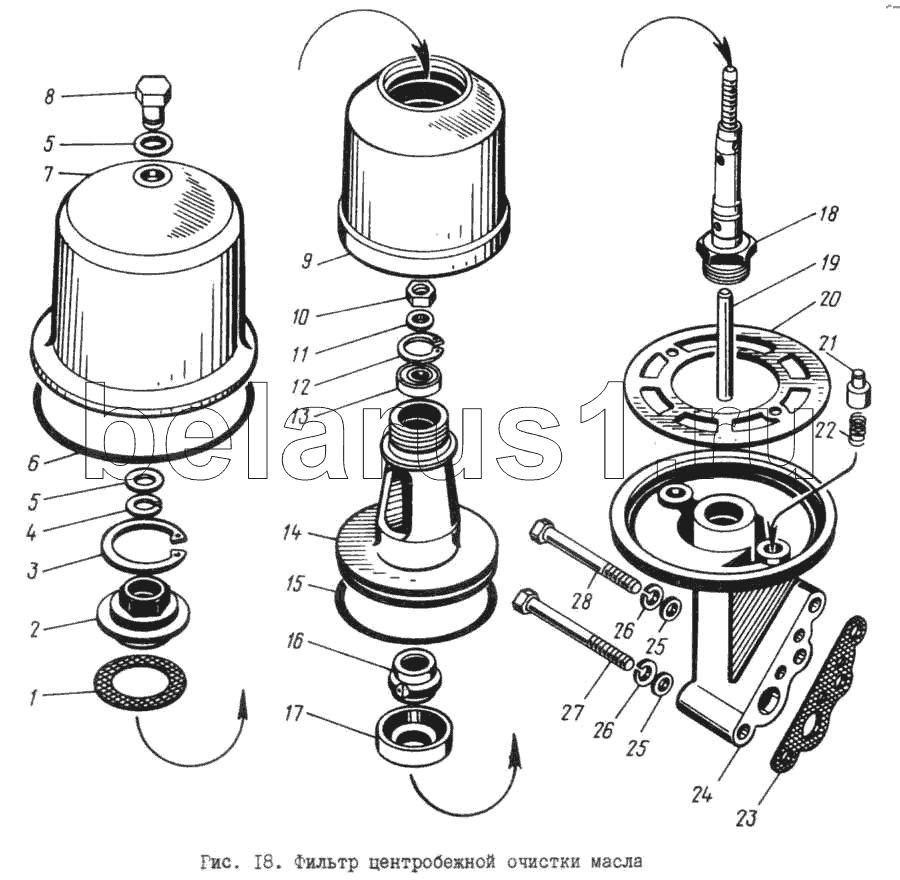

Каталог запасных частей к технике: ЯМЗ-8421.10. Фильтр центробежной очистки масла
1
2
3
4
5
5
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 840.1028035 | 840.1028035 | Корпус ротора в сборе | |
| 840.1028010 | 840.1028010 | Фильтр центробежной очистки масла в сборе | |
| 1 | 840.1028064 | Прокладка | |
| 2 | 840.1028046 | Гайка | |
| 3 | 840.1028062 | Кольцо | |
| 4 | 840.1028087 | Кольцо пружинное | |
| 5 | 312333-П | Шайба | |
| 7 | 840.1028082 | Крышка фильтра | |
| 8 | 840.1028089 | Гайка | |
| 9 | 840.1028052 | Крышка ротора | |
| 10 | 250615-П2 | Гайка | |
| 11 | 840.1028061 | Кольцо упорное | |
| 12 | 840.1028088 | Кольцо | |
| 13 | 202 | Заказать Заказать | Подшипник шариковый радиальный однорядный |
| 14 | 840.1028036 | Корпус ротора | |
| 15 | 236-1028246 | Кольцо уплотнительное | |
| 16 | 840.1028044 | Форсунка | |
| 17 | 840.1028047 | Втулка | |
| 18 | 840.1028042 | Ось ротора | |
| 19 | 840.1028056 | Трубка | |
| 20 | 840.1028066 | Пластина стопора | |
| 21 | 840.1028068 | Палец стопора | |
| 22 | 840.1028070 | Пружина стопора | |
| 23 | 840.1028025 | Прокладка | |
| 24 | 840.1028020 | Корпус фильтра | |
| 25 | 252006-П29 | Шайба плоская | |
| 26 | 252136-П2 | Шайба 10 пружинная | |
| 27 | 200468-П29 | Болт | |
| 28 | 200460-П29 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
