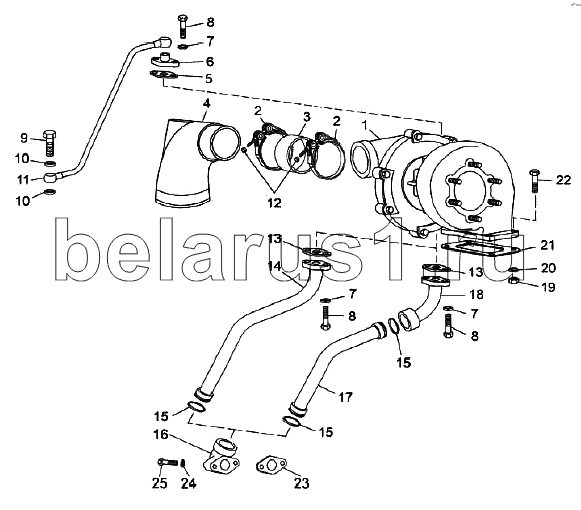

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Турбокомпрессор
1
1
2
2
3
4
4
4
5
6
7
7
7
8
8
8
9
9
10
10
10
11
11
11
12
13
13
14
14
15
15
15
16
16
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8424.1118010 | 8424.1118010 | Турбокомпрессор в сборе | |
| 8531.1118010 | 8531.1118010 | Турбокомпрессор в сборе | |
| 1 | 3990033091 | Турбокомпрессор К-36-91-01 (К-36-4070 MNA/42.22) | |
| 1 | 3990033086 | Турбокомпрессор К-36-86-01 (К-36-4070 MNA/35.22) | |
| 2 | 240Н-1115138 | Хомут стяжной | |
| 3 | 240-1115048 | Рукав | |
| 4 | 8423.1118206-30 | Патрубок | |
| 4 | 8481.1118208 | Патрубок | |
| 4 | 8484.1118208 | Патрубок | |
| 5 | 238Ф-1118225 | Прокладка | |
| 6 | 238Ф-1118224 | Фланец подвода масла к турбокомпрессору | |
| 7 | 252136-П2 | Шайба 10.ОТ | |
| 8 | 201497-П29 | Болт М10х25 | |
| 9 | 310096-П29 | Болт М14х1,5х30 | |
| 9 | 310264-П29 | Заказать | Болт М16х1,5х37 |
| 10 | 312326-П | Прокладка 14х19х1,5 | |
| 10 | 201-1015624 | Шайба уплотнительная 16х22х2 | |
| 11 | 8486.1118220-10 | Трубка подвода масла | |
| 11 | 8423.1118220-20 | Трубка подвода масла | |
| 11 | 8421.1118220 | Трубка подвода масла | |
| 12 | 250464-П29 | Гайка М5 | |
| 13 | 8423.1118322 | Прокладка | |
| 14 | 8423.1118230-40 | Заказать | Трубка слива масла |
| 14 | 8486.1118230-10 | Трубка слива масла | |
| 15 | 2531116149 | Кольцо 030-036-36-2-5 | |
| 16 | 8421.1118248 | Патрубок сливной нижний | |
| 16 | 8423.1118248-40 | Патрубок сливной нижний | |
| 17 | 8421.1118230 | Трубка слива масла | |
| 18 | 8421.1118246 | Патрубок сливной верхний | |
| 19 | 250517-П29 | Гайка М10х1,25-6Н | |
| 20 | 312300-П2 | Шайба 10,5 | |
| 21 | 238Ф-1118158 | Заказать | Прокладка |
| 22 | 201684-П29 | Болт М10х1,25х45 | |
| 23 | 8423.1118322 | Прокладка | |
| 24 | 252135-П2 | Шайба 8.Т | |
| 25 | 201469-П29 | Болт М8х1,25х55 | |
| 25 | 201466-П29 | Болт М8х1,25х45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
