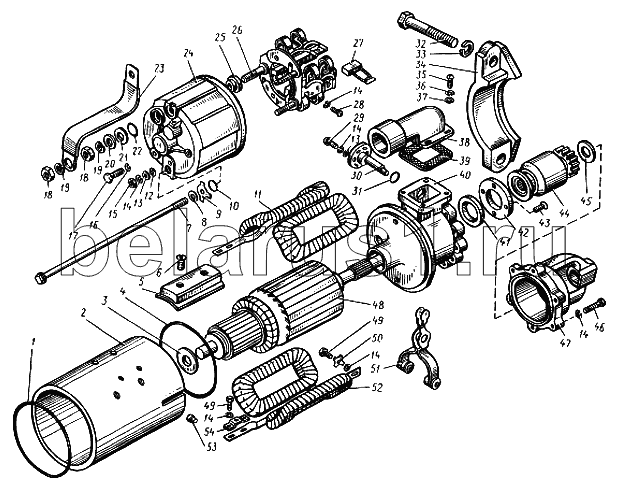

Каталог запасных частей к технике: ТМЗ Дизели ТМЗ-8421 - 85227. Стартер
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
14
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501.3708-21 | 2501.3708-21 | Заказать Заказать | Стартер в сборе |
| 2502.3708-50 | 2502.3708-50 | Стартер в сборе | |
| 1 | СТ103А-3708338 | Кольцо уплотнительное | |
| 2 | 25.3708101 | Корпус стартера | |
| 3 | МХ-0523 | Шайба | |
| 4 | СТ103А-3708046 | Кольцо уплотнительное | |
| 5 | СТ103-3708012 | Полюс | |
| 6 | Х1-11-58 | Винт | |
| 7 | СТ103-3708003 | Шпилька стяжная | |
| 8 | МХ-0142 | Шайба | |
| 9 | МХ-0954 | Шайба замковая | |
| 10 | СТ103А-3708045 | Шайба уплотнительная | |
| 11 | СТ103-3708150 | Катушка в сборе | |
| 12 | 25.3708005 | Шайба уплотнительная | |
| 13 | МХ-0276 | Шайба | |
| 14 | Х-1482 | Шайба | |
| 15 | 8Х-1533 | Гайка | |
| 16 | 4598168046 | Шайба | |
| 17 | М8х1х20 | Болт | |
| 18 | Х2-9302 | Гайка | |
| 19 | 7Х-4289 | Шайба | |
| 20 | МХ-0825 | Шайба | |
| 21 | МХ-0037 | Шайба | |
| 22 | СТ103А-3708339 | Шайба уплотнительная | |
| 23 | СТ103-3708030 | Шина соединительная | |
| 24 | 25.3708301 | Крышка коллектора | |
| 25 | СТ103А-3708309 | Втулка | |
| 26 | 25.3708320 | Траверса в сборе | |
| 27 | СТ26-3708050 | Щетка | |
| 28 | 7Х-4196 | Винт | |
| 29 | 4594321109 | Винт М6-6gх16 | |
| 30 | СТ142-3708070 | Ось рычага | |
| 31 | 16.3708406 | Кольцо уплотнительное | |
| 32 | 8424.3708800-10 | Болт крепления стартера | |
| 33 | 252138-П2 | Шайба 14.ОТ | |
| 34 | 842.3708722-10 | Скоба крепления стартера | |
| 35 | МХ-0905 | Винт | |
| 36 | Х-4001 | Винт | |
| 37 | 8Х-1497 | Шайба | |
| 38 | 25.3708001 | Кожух привода | |
| 39 | 25.3708002 | Прокладка | |
| 40 | 25.3708510 | Корпус привода | |
| 41 | М67.26.15.030 | Манжета | |
| 42 | 25.3708501 | Шайба упорная | |
| 43 | 25.3708502 | Винт | |
| 44 | Привод в сборе | Привод в сборе | |
| 45 | 25.3708403 | Шайба упорная | |
| 46 | 25.3708404 | Винт | |
| 47 | 25.3708410 | Крышка привода | |
| 48 | 25.3708200 | Якорь в сборе | |
| 49 | МХ-1104 | Болт | |
| 50 | МХ-1032 | Шайба замковая | |
| 51 | 25.3708450 | Рычаг | |
| 52 | СТ103-3708120 | Катушка в сборе | |
| 53 | 240-3708724 | Штифт установочный | |
| 54 | 25.3708004 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
